Karta komunikacji CANopen Lexium 32 | VW3A3618 Schneider Electric

Opis i Kluczowe Cechy

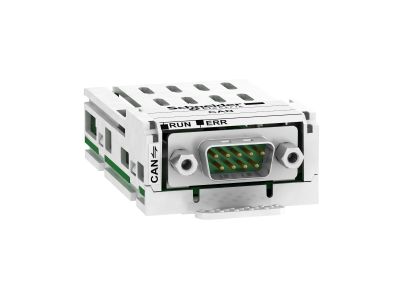

Karta komunikacji CANopen VW3A3618 firmy Schneider Electric to wyjmowany moduł komunikacyjny przeznaczony do napędów z serii Altivar Process ATV600/ATV900, Lexium 32, Altivar 32 oraz Altivar Machine ATV340/ATV320. Wyposażony w 1 złącze męskie SUB-D 9, umożliwia elastyczne wdrożenie protokołu CANopen w sieci przemysłowej. Modułowa budowa pozwala na decyzję o wyborze komunikacji w ostatniej chwili, co upraszcza zarządzanie projektem instalacji.

• Złącze męskie SUB-D 9: zapewnia standardowe połączenie z magistralą CANopen, gwarantując kompatybilność z powszechnie stosowanymi okablowaniami przemysłowymi.
• Kompatybilność z wieloma seriami napędów: moduł współpracuje z Altivar Process ATV630, ATV650, ATV930, ATV950, Lexium 32, Altivar 32, Altivar Machine ATV340 i ATV320 – jeden model do wielu aplikacji.
• Wyjmowana konstrukcja: możliwość późniejszej zmiany protokołu komunikacyjnego bez ingerencji w napęd, co zwiększa elastyczność projektu.
• Łatwy montaż i demontaż: modułowa budowa skraca czas instalacji oraz ułatwia serwisowanie i modernizację systemu.

Zgodność z Normami

Produkt zgodny z ogólnymi normami europejskimi oraz posiada oznaczenie CE. Zaprojektowany zgodnie ze standardami branżowymi dla urządzeń automatyki przemysłowej.

Zastosowanie

Karta komunikacyjna VW3A3618 znajduje zastosowanie w systemach automatyki przemysłowej wymagających wymiany danych poprzez sieć CANopen. Sprawdzi się w następujących scenariuszach:

• Integracja napędów Altivar Process ATV600/ATV900 z nadrzędnym sterownikiem PLC lub kontrolerem ruchu.
• Komunikacja z serwomechanizmami Lexium 32 w aplikacjach precyzyjnego pozycjonowania.
• Podłączenie napędów maszynowych ATV340/ATV320 do sieci CANopen w celach synchronizacji i monitorowania.
• Modernizacja istniejących instalacji, gdzie wymagane jest dodanie interfejsu CANopen bez wymiany całego przetwornicy.

Wskazówki Montażowe

Montaż i podłączenie modułu komunikacyjnego powinna wykonywać osoba z odpowiednimi kwalifikacjami (np. uprawnienia SEP). Przed instalacją należy odłączyć zasilanie napędu oraz innych urządzeń w szafie sterowniczej. Moduł należy wsunąć w dedykowane gniazdo na karcie sterownika napędu, aż do zatrzaśnięcia. Należy stosować przewody zgodne z wymaganiami sieci CANopen (skrętka ekranowana, zakończona wtykiem SUB-D 9). Producent nie podaje momentu dokręcania – w przypadku opcjonalnego montażu dodatkowego okablowania należy postępować zgodnie z dokumentacją techniczną danego napędu.

FAQ

• Czy moduł VW3A3618 wymaga dodatkowego zasilania? Moduł pobiera energię z gniazda komunikacyjnego napędu – nie wymaga osobnego zasilania. Szczegółowe dane o poborze prądu znajdują się w dokumentacji technicznej konkretnego napędu.
• Jaki stopień ochrony ma karta komunikacyjna? Stopień ochrony zależy od konfiguracji napędu i szafy sterowniczej. Sam moduł przeznaczony jest do montażu wewnątrz obudowy napędu (typowy IP20 dla części elektronicznej).
• Czy moduł można zamontować w dowolnym momencie eksploatacji napędu? Tak, wyjmowana konstrukcja umożliwia dodanie lub wymianę modułu w dowolnym czasie – pod warunkiem odłączenia napięcia przed przystąpieniem do prac.
