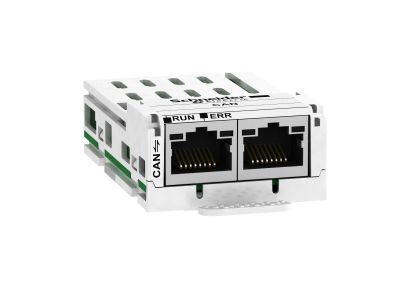

Karta komunikacji CANopen Lexium 32 | VW3A3608 Schneider Electric

Opis i Kluczowe Cechy

Karta komunikacji CANopen Lexium 32 (symbol VW3A3608) firmy Schneider Electric to moduł rozszerzający możliwości komunikacyjne napędów przemysłowych. Wyposażony w dwa porty RJ45, umożliwia integrację sterowników i przemienników częstotliwości z siecią CANopen. Modułowa budowa pozwala na montaż i demontaż bez użycia narzędzi, co ułatwia zarządzanie projektem instalacji – decyzję o protokole komunikacyjnym można podjąć w ostatniej chwili. Kompatybilny z seriami Altivar Process ATV600, ATV900, Lexium 32, Altivar 32, Altivar Machine ATV340 oraz ATV320.

• Dwa porty RJ45: zapewniają redundantne połączenie w sieci CANopen, upraszczając okablowanie i zwiększając niezawodność transmisji danych.
• Kompatybilność z wieloma seriami napędów: uniwersalne akcesorium do Altivar Process, Lexium 32, Altivar 32 oraz Altivar Machine – redukuje liczbę wariantów magazynowych.
• Moduł wyjmowany bez narzędzi: możliwość szybkiej zmiany protokołu komunikacyjnego nawet w zaawansowanej fazie projektu, co skraca czas uruchomienia i obniża koszty zmian.
• Obsługa protokołu CANopen: standardowy interfejs przemysłowy umożliwiający sterowanie, diagnostykę i wymianę danych w czasie rzeczywistym z PLC lub systemami nadrzędnymi.
• Konstrukcja modułowa: łatwy dostęp do gniazda rozszerzeń w przemienniku – instalacja i serwis bez demontażu całego urządzenia.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Zaprojektowany zgodnie ze standardem DIN dla systemów automatyki przemysłowej. Gwarantuje bezpieczną i niezawodną pracę w instalacjach zgodnych z dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej.

Zastosowanie

Karta komunikacyjna VW3A3608 dedykowana jest do rozbudowy sieci przemysłowych opartych na magistrali CANopen. Znajduje zastosowanie wszędzie tam, gdzie wymagana jest elastyczna integracja napędów z nadrzędnym systemem sterowania.

• Integracja napędów Altivar Process i Lexium 32 z siecią CANopen – sterowanie i monitoring w czasie rzeczywistym.
• Modernizacja istniejących linii produkcyjnych – łatwa zmiana protokołu komunikacyjnego bez ingerencji w okablowanie.
• Systemy pakowania, transportu i obróbki materiałów – wymiana danych o pozycji, prędkości i stanie napędu.
• Automatyka budynkowa i maszyny specjalne – scentralizowane sterowanie wieloma przemiennikami z jednego kontrolera PLC.

Wskazówki Montażowe

Montaż karty komunikacyjnej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania przemiennika i odczekaj czas wymagany do rozładowania kondensatorów. Włóż moduł w dedykowane gniazdo na płycie sterownika, aż do zatrzaśnięcia. Nie używaj nadmiernej siły. Wszystkie czynności wykonuj zgodnie z dokumentacją techniczną producenta danego napędu.

FAQ

• Z jakimi napędami Schneider Electric jest kompatybilna ta karta? Karta VW3A3608 współpracuje z seriami Altivar Process ATV630, ATV650, ATV930, ATV950, Lexium 32, Altivar 32, Altivar Machine ATV340 oraz ATV320. Przed montażem sprawdź wersję oprogramowania napędu.
• Czy moduł posiada diody sygnalizacyjne stanu komunikacji? W dostępnych danych producenta nie podano informacji o diodach LED. Aby uzyskać szczegółową specyfikację, zalecamy zapoznanie się z oryginalną kartą katalogową Schneider Electric.
• Czy do działania karty wymagane jest zewnętrzne zasilanie? Moduł jest zasilany bezpośrednio z gniazda przemiennika – nie wymaga dodatkowego źródła napięcia. Szczegóły dotyczące obciążenia magistrali CANopen znajdziesz w dokumentacji technicznej napędu.
