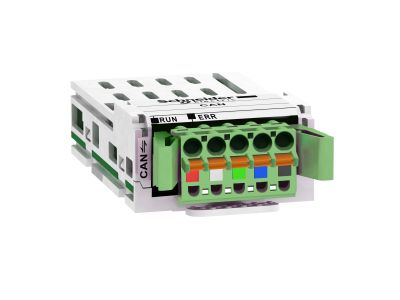

Karta komunikacji canopen atv32 lxm32 Lexium 32 | VW3A3628 Schneider Electric

Opis i Kluczowe Cechy

Karta komunikacji VW3A3628 firmy Schneider Electric to moduł przeznaczony do serwonapędów z rodzin Altivar oraz Lexium 32. Urządzenie obsługuje protokoły CANopen i CANmotion, umożliwiając integrację napędu z systemami automatyki przemysłowej. Wyposażone w 5-drogowy blok zacisków śrubowych zapewnia pewne i szybkie podłączenie elektryczne. Moduł pozwala na wymianę danych sterujących i diagnostycznych w sieci CAN, co przekłada się na precyzyjne sterowanie ruchem i wydajną komunikację w rozproszonych układach napędowych.

• Protokoły CANopen i CANmotion: obsługa dwóch standardów komunikacji polowej umożliwia elastyczne wpięcie napędu w istniejące sieci CAN oraz realizację zaawansowanego sterowania ruchem (motion control) bez konieczności stosowania dodatkowych konwerterów.
• 5-drogowy blok zacisków śrubowych: dedykowane złącze do sygnałów CAN (CAN_H, CAN_L, GND) oraz zasilania i ekranu gwarantuje stabilne połączenie elektryczne odporne na wibracje – kluczowe w środowisku przemysłowym.
• Szeroka kompatybilność z napędami: moduł współpracuje z serwonapędami Altivar Process ATV900, ATV600, Lexium 32, Altivar Process Modular, Altivar Machine ATV340 (z wyjątkiem wersji Sercos), Altivar 32 oraz Altivar Machine ATV320 i Lexium 32. Ułatwia to unifikację komunikacji w mieszanych parkach maszynowych.
• Montaż bezpośredni na napędzie: karta wsuwana jest w dedykowane gniazdo w napędzie, co skraca czas instalacji i eliminuje potrzebę prowadzenia dodatkowych przewodów między modułem a sterownikiem.
• Oznaczenie VW3A3628: oryginalny numer katalogowy Schneider Electric zapewnia identyfikowalność i zgodność z dokumentacją techniczną producenta.

Zgodność z Normami

Karta komunikacji VW3A3628 została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardami DIN właściwymi dla urządzeń automatyki przemysłowej. Posiada oznakowanie CE, potwierdzające spełnienie wymogów dyrektyw UE dotyczących kompatybilności elektromagnetycznej (EMC) i bezpieczeństwa użytkowania. Urządzenie przeznaczone jest do pracy w szafach sterowniczych o stopniu ochrony co najmniej IP20 (zgodnie z branżową praktyką dla aparatury modułowej).

Zastosowanie

Moduł VW3A3628 znajduje zastosowanie wszędzie tam, gdzie niezbędna jest komunikacja sieciowa napędu z nadrzędnym sterownikiem PLC lub innymi urządzeniami w topologii CAN. Dzięki obsłudze CANmotion sprawdza się w aplikacjach wymagających precyzyjnego pozycjonowania i synchronizacji osi.

• Sterowanie serwonapędami w liniach pakujących, montażowych i transportowych – wymiana danych o pozycji, prędkości i momencie obrotowym.
• Integracja napędów Altivar/Lexium z systemami PLC obsługującymi magistralę CANopen – np. w automatyce budynkowej (napędy wentylatorów, pomp) lub w maszynach specjalnych.
• Tworzenie rozproszonych układów wieloosiowych z synchronizacją motion (elektryczna wałka, cam) w oparciu o profil CANmotion.
• Diagnostyka i parametryzacja napędów przez sieć CAN – możliwość odczytu stanów alarmowych i konfiguracji bez potrzeby podłączania przewodu programatorskiego.

Wskazówki Montażowe

Montaż i podłączenie karty VW3A3628 mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP – zgodnie z przepisami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające napędu oraz odczekać czas wymagany do rozładowania kondensatorów (zgodnie z instrukcją producenta). Kartę wkłada się w przeznaczone dla niej gniazdo w napędzie – nie wymaga ona oddzielnego montażu na szynie DIN. Połączenia przewodów CAN wykonuje się za pomocą 5-drogowego bloku zacisków śrubowych; moment dokręcania śrub oraz zalecany przekrój przewodów należy sprawdzić w dokumentacji technicznej danego napędu. Należy stosować przewody ekranowane (skrętka) odpowiednie dla magistrali CAN, z ekranem podłączonym do dedykowanego zacisku.

FAQ

• Czy karta VW3A3628 obsługuje tylko CANopen czy również CANmotion? Moduł wspiera oba protokoły – CANopen do standardowej komunikacji cyklicznej oraz CANmotion do zaawansowanego sterowania ruchem (motion control). Wybór profilu zależy od konfiguracji napędu i sterownika nadrzędnego.
• Z którymi napędami nie jest kompatybilna ta karta? Moduł VW3A3628 nie współpracuje z napędami wyposażonymi w interfejs Sercos (np. niektóre wersje Altivar Machine ATV340). Dla pozostałych wymienionych w opisie modeli (ATV900, ATV600, ATV320, Lexium 32 itd.) jest w pełni kompatybilna.
• Czy karta wymaga osobnego zasilania? Moduł pobiera zasilanie bezpośrednio z napędu – nie wymaga dodatkowego źródła napięcia. Jednak magistrala CAN może wymagać zewnętrznego zasilania (np. 24 V DC) dla transceiverów – szczegóły należy sprawdzić w dokumentacji systemu sieciowego.
