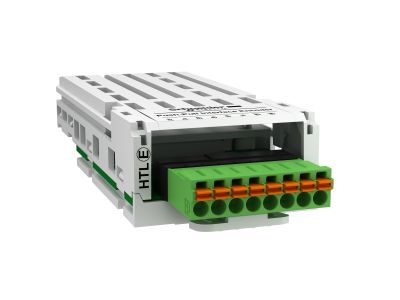

Karta enkoderowa interfejs HTL Push-Pull | VW3A3424 Schneider Electric

Opis i Kluczowe Cechy

Symbol VW3A3424 to karta enkoderowa interfejsu HTL Push-Pull, zaprojektowana do odbioru sygnałów z enkoderów inkrementalnych w standardzie High Threshold Logic z wyjściem push-pull. Urządzenie przeznaczone jest do zastosowań w automatyce przemysłowej, gdzie wymagana jest niezawodna transmisja sygnału pozycji i prędkości.

• Interfejs HTL (High Threshold Logic): Zapewnia odporność na zakłócenia i umożliwia transmisję sygnału na większe odległości, co jest kluczowe w wymagających środowiskach przemysłowych.
• Wyjście Push-Pull: Gwarantuje szybkie zbocza sygnału i niską impedancję wyjściową, ułatwiając bezpośrednie podłączenie do wejść sterowników PLC czy przetwornic częstotliwości.
• Dedykowana konstrukcja: Moduł został zaprojektowany jako interfejs do enkoderów HTL push-pull, co zapewnia kompatybilność z szeroką gamą enkoderów przemysłowych.
• Łatwa integracja: Karta przeznaczona do montażu w szafie sterowniczej, umożliwia szybkie wpięcie w system automatyki bez skomplikowanej konfiguracji.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich dyrektyw Unii Europejskiej i posiada oznaczenie CE. Jego konstrukcja jest zgodna z ogólnymi normami dotyczącymi kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa elektrycznego, obowiązującymi dla tego typu urządzeń w automatyce przemysłowej.

Zastosowanie

Karta enkoderowa VW3A3424 znajduje zastosowanie w systemach sterowania ruchem i pozycjonowania, gdzie konieczne jest precyzyjne odczytywanie sygnałów z enkoderów HTL.

• Sterowanie napędami elektrycznymi w maszynach przemysłowych – monitoring prędkości i położenia wału.
• Współpraca z przetwornicami częstotliwości i serwonapędami w aplikacjach wymagających zamkniętej pętli sprzężenia zwrotnego.
• Odczyt sygnałów z enkoderów inkrementalnych dla sterowników PLC w systemach automatyki liniowej i obrotowej.
• Zastosowanie w układach pomiarowych i pozycjonujących w robotyce, transporcie i obróbce skrawaniem.

Wskazówki Montażowe

Montaż i podłączenie karty enkoderowej powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania całego układu. Instalację prowadzić zgodnie z dokumentacją techniczną producenta, zachowując odpowiednie odległości przewodów sygnałowych od linii zasilających, aby zminimalizować ryzyko zakłóceń elektromagnetycznych. Przekrój przewodów oraz ewentualne zabezpieczenia dobrać do obciążenia i charakterystyki systemu.

FAQ

• Jaki typ enkoderów obsługuje karta VW3A3424? Karta przeznaczona jest dla enkoderów inkrementalnych z interfejsem HTL (High Threshold Logic) oraz wyjściem typu push-pull. Kompatybilność z konkretnymi modelami należy zweryfikować na podstawie ich dokumentacji.
• Czy moduł wymaga zewnętrznego zasilania? W dostępnych danych nie podano szczegółów dotyczących zasilania – szczegółowe informacje należy znaleźć w dokumentacji technicznej producenta dołączonej do urządzenia.
• Jakie są zalecenia dotyczące montażu w szafie sterowniczej? Montaż powinien być wykonany przez osobę z uprawnieniami SEP, po odłączeniu napięcia. Należy unikać prowadzenia przewodów sygnałowych równolegle do przewodów zasilających na długich odcinkach. Zaleca się stosowanie ekranowanych kabli i uziemienie zgodnie z dobrą praktyką inżynierską.
