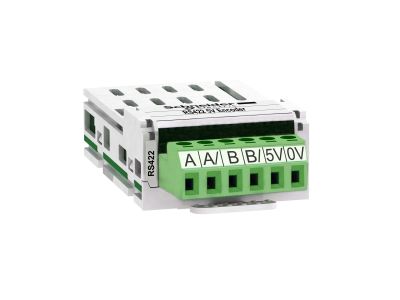

Karta enkodera impulsowa Altivar 32 | VW3A3620 Schneider Electric

Opis i Kluczowe Cechy

Karta enkodera impulsowa VW3A3620 firmy Schneider Electric to dedykowane akcesorium do falowników z serii Altivar 32. Zaprojektowana do monitorowania rzeczywistej prędkości obrotowej silnika w aplikacjach wymagających sterowania w pętli otwartej – szczególnie zalecana do układów dźwignicowych. Moduł wyposażony jest w 6‑kierunkowe złącze śrubowe RS422 i pracuje przy napięciu znamionowym 5 V, co umożliwia bezpośrednią współpracę z typowymi enkoderami przemysłowymi.

• Napięcie znamionowe 5 V: Zapewnia kompatybilność z większością enkoderów inkrementalnych stosowanych w napędach przemysłowych, bez konieczności stosowania dodatkowych konwerterów.
• Złącze śrubowe RS422 (6‑kierunkowe): Gwarantuje stabilną transmisję sygnałów różnicowych, odporną na zakłócenia elektromagnetyczne w trudnych warunkach przemysłowych.
• Monitorowanie prędkości w pętli otwartej: Pozwala kontrolować, czy rzeczywista prędkość obrotowa silnika mieści się w dopuszczalnych granicach, co zwiększa bezpieczeństwo pracy maszyny.
• Modułowa, łatwa w montażu konstrukcja: Instalacja i serwis odbywają się szybko – karta wpinana jest bezpośrednio w falownik, minimalizując przestoje linii produkcyjnej.
• Dedykowana do dźwignic: Spełnia wymagania aplikacji podnoszenia i transportu, gdzie kluczowa jest kontrola prędkości oraz kierunku ruchu.

Zgodność z Normami

Karta enkodera impulsowa VW3A3620 została zaprojektowana zgodnie z wymaganiami norm europejskich i posiada certyfikat CE. Produkt przeznaczony jest do stosowania wyłącznie z falownikami Altivar 32, co gwarantuje pełną kompatybilność systemową i zachowanie deklarowanych parametrów.

Zastosowanie

Moduł VW3A3620 znajduje zastosowanie wszędzie tam, gdzie niezbędna jest informacja zwrotna o rzeczywistej prędkości silnika w układzie bez enkodera w pętli zamkniętej. Sprawdza się w następujących scenariuszach:

• Sterowanie napędami dźwignic i wciągarek – kontrola prędkości podnoszenia/opuszczania ładunku.
• Monitorowanie prędkości obrotowej w układach transportu bliskiego (suwnice, żurawie).
• Aplikacje wymagające wykrywania kierunku obrotów w pętli otwartej – np. bramy, przesuwy.
• Układy automatyki przemysłowej, w których sygnał prędkości jest wykorzystywany do synchronizacji procesów.

Wskazówki Montażowe

Montaż karty enkodera impulsowej VW3A3620 może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego falownik. Instalację należy przeprowadzić zgodnie z dokumentacją techniczną falownika Altivar 32 oraz kartą katalogową akcesorium. Podłączenie przewodów do złącza RS422 wykonać z zachowaniem wymaganego momentu dokręcania śrub (zalecane 0,5–0,6 Nm). Przekrój przewodów sygnałowych dobrać do długości linii transmisyjnej – dla RS422 maksymalna długość kabla nie powinna przekraczać 1200 m.

FAQ

• Jakie jest napięcie zasilania karty enkodera? Napięcie znamionowe wynosi 5 V. Karta pobiera zasilanie bezpośrednio z falownika Altivar 32, nie wymaga zewnętrznego źródła.
• Z jakimi enkoderami współpracuje moduł? Moduł obsługuje enkodery inkrementalne z interfejsem różnicowym RS422 (sygnały A, /A, B, /B, Z, /Z). Dedykowany jest do enkoderów o napięciu wyjściowym 5 V.
• Czy karta może pracować w pętli zamkniętej (sterowanie wektorowe)? Moduł VW3A3620 został zaprojektowany do monitorowania prędkości w pętli otwartej – nie zastępuje enkodera w układzie z pętlą sprzężenia zwrotnego. Do zastosowań w pętli zamkniętej należy stosować dedykowane karty enkoderowe dla pętli zamkniętej.
