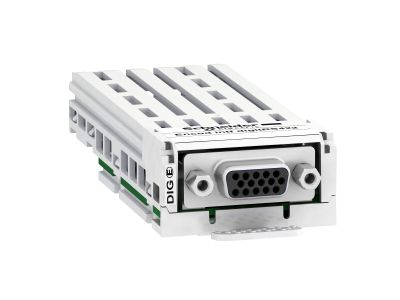

Karta enkodera EnDat 2.2 Altivar Process ATV900 | VW3A3420 Schneider Electric

Opis i Kluczowe Cechy

Karta enkodera EnDat 2.2 firmy Schneider Electric (symbol VW3A3420) to akcesorium przeznaczone do przemienników częstotliwości Altivar Process ATV900. Umożliwia sterowanie wektorem strumienia z czujnikiem dla silników asynchronicznych oraz sterowanie wektorowe z sprzężeniem zwrotnym prędkości obrotowej dla silników synchronicznych. Poprawia wydajność przemiennika niezależnie od stanu obciążenia silnika. Karta jest kompatybilna z technologią enkodera EnDat 2.2 i zabezpieczona przed zwarciami zasilania enkodera oraz przeciążeniami.

• Kompatybilność z EnDat 2.2: Zapewnia precyzyjne odczyty położenia i prędkości z enkoderów zgodnych z tym standardem, niezbędne do zaawansowanego sterowania wektorowego.
• Poprawa wydajności przemiennika: Utrzymuje wysoką sprawność napędu nawet przy zmiennym obciążeniu, optymalizując pracę silnika w każdych warunkach.
• Wsparcie dla silników asynchronicznych i synchronicznych: Uniwersalne zastosowanie w układach napędowych z różnymi typami silników, zwiększając elastyczność projektowania.
• Zabezpieczenie przed zwarciami i przeciążeniami: Chroni enkoder i kartę przed uszkodzeniami w przypadku awarii instalacji, podnosząc niezawodność systemu.
• Łatwy montaż w gnieździe przemiennika: Prosta instalacja i demontaż w dedykowanym gnieździe ATV900, bez konieczności stosowania dodatkowych narzędzi.

Zgodność z Normami

Karta enkodera VW3A3420 została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Spełnia wymogi standardów bezpieczeństwa stosowanych w przemyśle, co gwarantuje jej niezawodność w instalacjach profesjonalnych.

Zastosowanie

Karta enkodera EnDat 2.2 dedykowana jest do przemienników Altivar Process ATV900. Znajduje zastosowanie w układach wymagających precyzyjnego sterowania prędkością i momentem obrotowym.

• Sterowanie wektorem strumienia z czujnikiem dla silników asynchronicznych – poprawa dynamiki i dokładności regulacji.
• Sterowanie wektorowe z sprzężeniem zwrotnym prędkości dla silników synchronicznych – utrzymanie wysokiej wydajności w szerokim zakresie prędkości.
• Zastosowania wymagające wysokiej precyzji pozycjonowania, np. w maszynach pakujących, obrabiarkach czy napędach dźwigów.
• Modernizacja istniejących napędów ATV900 w celu uzyskania lepszej charakterystyki pracy przy zmiennym obciążeniu.

Wskazówki Montażowe

Montaż karty enkodera VW3A3420 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilającego przemiennik. Kartę należy umieścić w dedykowanym gnieździe przemiennika Altivar Process ATV900 zgodnie z dokumentacją producenta. Przewody enkodera podłączać z zachowaniem polaryzacji i zalecanego momentu dokręcania śrub. Przekrój przewodów dobrać do wymaganego prądu enkodera (szczegóły w instrukcji produktu). Przed pierwszym uruchomieniem sprawdzić poprawność połączeń.

FAQ

• Czy karta enkodera VW3A3420 jest kompatybilna z innymi przemiennikami Schneider Electric? Karta jest dedykowana wyłącznie do przemienników Altivar Process ATV900. Nie gwarantuje się poprawnego działania z innymi seriami.
• Jakie zabezpieczenia posiada karta? Karta jest zabezpieczona przed zwarciami zasilania enkodera oraz przeciążeniami, co chroni zarówno enkoder, jak i samą kartę przed uszkodzeniem.
• Czy instalacja karty wpływa na gwarancję przemiennika? Montaż oryginalnych akcesoriów Schneider Electric w zalecany sposób nie wpływa negatywnie na warunki gwarancji. Szczegóły znajdują się w dokumentacji technicznej.
