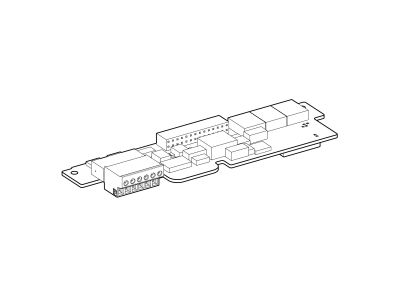

Karta enkodera 24V, push/pull Altivar 08 | VW3A3407 Schneider Electric

Opis i Kluczowe Cechy

Karta enkodera VW3A3407 firmy Schneider Electric to akcesorium dedykowane do przemienników częstotliwości Altivar 08. Zaprojektowana do współpracy z enkoderami typu push/pull o znamionowym napięciu zasilania 24 V DC, umożliwia precyzyjne sterowanie wektorowe silników asynchronicznych i synchronicznych z czujnikiem prędkości, co przekłada się na stabilną pracę napędu niezależnie od obciążenia. Prosta instalacja w gnieździe przemiennika oraz wbudowane zabezpieczenia przed zwarciem i przeciążeniem gwarantują niezawodność w wymagających aplikacjach przemysłowych.

• Napięcie zasilania 24 V DC: kompatybilność z typowymi obwodami sterowania w szafach automatyki, łatwe podłączenie bez konieczności stosowania dodatkowych zasilaczy.
• Wyjście enkodera push/pull: zapewnia szybką i odporną na zakłócenia transmisję sygnałów prędkości, co jest kluczowe dla precyzyjnej regulacji wektorowej.
• Zabezpieczenie przed zwarciem i przeciążeniem: chroni zarówno kartę, jak i enkoder przed uszkodzeniem w wyniku awarii okablowania, podnosząc niezawodność systemu.
• Kompatybilność z przemiennikami Altivar 08: łatwy montaż w dedykowanym gnieździe bez ingerencji w okablowanie zewnętrzne – oszczędność czasu i miejsca w rozdzielnicy.
• Wsparcie dla sterowania wektorowego ze sprzężeniem zwrotnym: poprawia dokładność regulacji prędkości i momentu obrotowego w silnikach asynchronicznych i synchronicznych, zwłaszcza przy zmiennym obciążeniu.

Zgodność z Normami

Produkt jest zgodny z wymaganiami dyrektyw europejskich dotyczących kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa elektrycznego. Posiada oznakowanie CE. Zaprojektowany zgodnie z normami dla urządzeń automatyki przemysłowej (seria IEC/EN 61131, IEC/EN 61800) – szczegółowe informacje dostępne w dokumentacji technicznej producenta.

Zastosowanie

Karta enkodera VW3A3407 przeznaczona jest do systemów napędowych wymagających precyzyjnego sprzężenia zwrotnego prędkości. Znajduje zastosowanie w maszynach i liniach produkcyjnych, gdzie kluczowa jest dokładność regulacji oraz odporność na przeciążenia.

• Sterowanie silnikami asynchronicznymi w trybie wektora strumienia z czujnikiem – poprawa dynamiki przy zmiennym obciążeniu.
• Sterowanie serwonapędami synchronicznymi z zamkniętą pętlą prędkości – niezbędne w aplikacjach pozycjonowania i precyzyjnego ruchu.
• Modernizacja istniejących układów napędowych Altivar 08 o możliwość pracy wektorowej ze sprzężeniem zwrotnym enkodera.
• Szybkie wdrożenie w systemach automatyki budynkowej i przemysłowej, gdzie wymagana jest prostota montażu i niezawodność.

Wskazówki Montażowe

Montaż i podłączenie karty enkodera mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po upewnieniu się, że przemiennik częstotliwości jest odłączony od zasilania i całkowicie pozbawiony napięcia. Kartę należy wsunąć w dedykowane gniazdo (slot) w obudowie przemiennika Altivar 08, zgodnie z instrukcją producenta. Nie wymaga ona dodatkowego okablowania zewnętrznego – enkoder podłącza się bezpośrednio do zacisków na karcie. Przekrój przewodów enkodera dobrać zgodnie z zaleceniami w dokumentacji technicznej. Po zamontowaniu sprawdzić poprawność osadzenia karty i dokręcić ewentualne śruby mocujące (jeśli występują). Przed ponownym włączeniem napięcia upewnić się, że wszystkie połączenia są bezpieczne.

FAQ

• Czy karta VW3A3407 wymaga zewnętrznego źródła zasilania? Nie, napięcie zasilania 24 V DC pobierane jest bezpośrednio z przemiennika Altivar 08 przez gniazdo karty. Nie trzeba podłączać osobnego zasilacza.
• Jakie typy enkoderów są kompatybilne z tą kartą? Karta przeznaczona jest wyłącznie do enkoderów z wyjściem typu push/pull (różnicowym). Nie obsługuje enkoderów z wyjściem otwartym kolektorem ani line driver.
• Czy karta chroni przed zwarciem w obwodzie enkodera? Tak, posiada wbudowane zabezpieczenie przed zwarciem i przeciążeniem obwodu zasilania enkodera, co minimalizuje ryzyko uszkodzenia zarówno karty, jak i enkodera w przypadku awarii okablowania.
