Kanał stalowy 60x150mm, ocynk, Tehalit.LFS | LFS601500VERZ Hager

Opis i Kluczowe Cechy

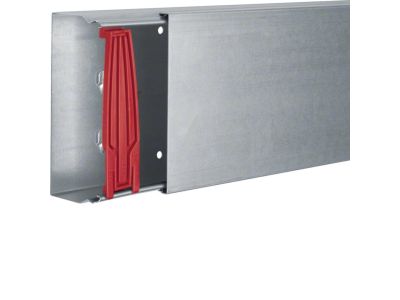

Kanał stalowy Tehalit.LFS o symbolu LFS601500VERZ to element systemu prowadzenia przewodów o wymiarach 60 x 150 mm. Wykonany ze stali ocynkowanej zapewnia ochronę antykorozyjną i wytrzymałość mechaniczną, co przekłada się na długotrwałą i bezpieczną eksploatację w instalacjach elektrycznych. Kompaktowy profil ułatwia układanie wiązek przewodów w rozdzielnicach i na trasach kablowych.

• Wymiary 60 x 150 mm: Optymalna przestrzeń do prowadzenia od 4 do 6 przewodów o przekroju do 25 mm² (w zależności od rodzaju wiązki) – uporządkowana i czytelna instalacja.
• Stal ocynkowana: Odporność na wilgoć i korozję – gwarancja trwałości nawet w pomieszczeniach o podwyższonej wilgotności, takich jak hale przemysłowe czy warsztaty.
• Producent Tehalit: Sprawdzona jakość i kompatybilność z akcesoriami systemu Tehalit (zaślepki, łączniki, uchwyty) – szybki i pewny montaż.
• Konstrukcja bez rozwiązań zintegrowanych: Możliwość swobodnego doboru pokryw, przepustów i dzielników – elastyczne dostosowanie do konkretnej aplikacji.
• Łatwy montaż na szynie DIN (TH35) lub bezpośrednio na ścianie: Uniwersalność zastosowania w rozdzielnicach i na trasach kablowych – skraca czas instalacji.

Zgodność z Normami

Kanał stalowy Tehalit LFS601500VERZ spełnia wymagania europejskich norm dotyczących systemów kanałów kablowych (seria EN 50085). Posiada oznakowanie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia (do 1000 V AC).

Zastosowanie

Kanał stalowy Tehalit LFS sprawdza się w każdym miejscu, gdzie wymagane jest uporządkowane i bezpieczne prowadzenie przewodów elektrycznych i sygnałowych. Zapewnia mechaniczną ochronę kabli i ułatwia późniejszą diagnostykę oraz modyfikacje instalacji.

• W rozdzielnicach sterowniczych i elektrycznych – porządkowanie wiązek przewodów między aparaturą modułową.
• W szafach sterowniczych i automatyce przemysłowej – prowadzenie kabli sygnałowych oraz zasilających.
• W instalacjach biurowych i komercyjnych – układanie tras kablowych podtynkowych lub natynkowych.
• W warsztatach i halach produkcyjnych – ochrona przewodów przed uszkodzeniami mechanicznymi w trudnych warunkach.

Wskazówki Montażowe

Montaż kanału stalowego powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w instalacji. Kanał może być montowany na szynie DIN TH35 (w rozdzielnicach) lub za pomocą uchwytów bezpośrednio do ściany/sufitu. Przed instalacją należy sprawdzić, czy wybrane akcesoria (łączniki, zaślepki) są dedykowane do modelu LFS. Przewody należy prowadzić z zachowaniem promieni gięcia oraz odpowiednimi odstępami (zgodnie z normą PN-HD 60364). Nie przekraczać maksymalnego wypełnienia kanału (zwykle 50% przekroju) – szczegółowe wytyczne znajdują się w dokumentacji technicznej producenta.

FAQ

• Czy kanał może być stosowany w pomieszczeniach wilgotnych? Tak, stal ocynkowana zapewnia odporność na korozję, jednak w bezpośrednim kontakcie z wodą (np. na zewnątrz) zalecane jest zastosowanie odpowiednich uszczelnień i większego stopnia ochrony IP.
• Jakie są wymiary zewnętrzne kanału? Podane wymiary 60 x 150 mm odnoszą się do przekroju poprzecznego – wysokość 60 mm, szerokość 150 mm. Długość standardowa wynosi 2000 mm (szczegóły w karcie katalogowej).
• Czy do kanału pasują standardowe pokrywy Tehalit? Tak, kanał LFS jest kompatybilny z dedykowanymi pokrywami Tehalit z serii LFS (np. LFS601500VD). Należy dobrać pokrywę o tych samych wymiarach 60x150 mm.
