Kanał podłogowyL PCW 200X38 4 | 089670 Legrand

Opis i Kluczowe Cechy

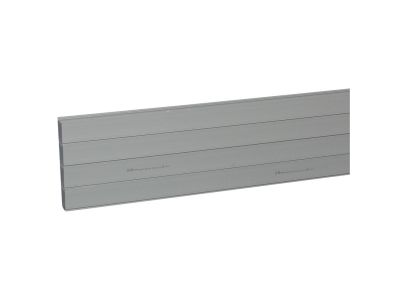

Kanał podłogowy PCW o symbolu 089670 przeznaczony do układania w wylewce betonowej. Wymiary 200 x 38 mm, długość 2 m, konstrukcja 4-przedziałowa. Stopień ochrony IP40 zabezpiecza przed wnikaniem pyłów, a odporność mechaniczna IK08 gwarantuje wytrzymałość podczas zalewania betonem. System łączenia za pomocą zatrzasków umożliwia dowolne przedłużanie trasy kanałowej.

• 4 przedziały: separacja obwodów zasilających i komputerowych w osobnych kanałach, co minimalizuje zakłócenia i ułatwia identyfikację instalacji.
• Odporność mechaniczna IK08: wytrzymałość na uderzenia podczas prac budowlanych oraz w trakcie użytkowania podłogi.
• Stopień ochrony IP40: skuteczna ochrona przed przedostaniem się pyłów do wnętrza kanału, zapewniająca niezawodność połączeń.
• System zatrzasków: szybkie i pewne łączenie dowolnej liczby odcinków bez użycia narzędzi – elastyczne projektowanie tras.
• Zastosowanie w wylewce betonowej: niska wysokość 38 mm pozwala na zatopienie w standardowej warstwie wylewki przy zachowaniu dostępu do puszek podłogowych.

Zgodność z Normami

Kanał podłogowy PCW spełnia wymagania europejskich norm dotyczących kanałów instalacyjnych stosowanych w podłogach. Produkt posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami.

Zastosowanie

Uniwersalny kanał podłogowy dedykowany do nowoczesnych instalacji w budynkach komercyjnych i biurowych, gdzie wymagana jest elastyczność w prowadzeniu obwodów oraz łatwy dostęp do punktów przyłączeniowych.

• Rozprowadzenie obwodów zasilających i komputerowych w wylewce betonowej pod posadzką.
• Łączenie metalowych ram podłogowych w celu stworzenia sieci dystrybucji energii i danych.
• Montaż puszek podłogowych z gniazdami elektrycznymi i RJ45 w ciągach komunikacyjnych.
• Separacja obwodów o różnym przeznaczeniu (np. zasilanie 230 V AC i linie LAN) w osobnych przedziałach dla zachowania bezpieczeństwa i porządku.

Wskazówki Montażowe

Montaż musi być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obszarze instalacji. Kanał układać na wyrównanym podłożu przed wylewaniem betonu, łącząc odcinki za pomocą zatrzasków zgodnie z instrukcją producenta. Przekrój przewodów dostosować do prądu obciążenia; zachować minimalne promienie gięcia. Po ułożeniu przewodów zamknąć pokrywę kanału. Wylewkę betonową wykonać po sprawdzeniu drożności i szczelności wszystkich przedziałów.

FAQ

• Jaki stopień ochrony ma kanał podłogowy 089670? Kanał posiada stopień ochrony IP40 – zapewnia odporność na wnikanie pyłów (bez ochrony przed bryzgami).
• Czy kanał jest odporny na uszkodzenia mechaniczne? Tak, wskaźnik IK08 oznacza odporność na uderzenia o energii do 5 J, co chroni instalację podczas zalewania betonem i normalnego użytkowania podłogi.
• Ile przedziałów ma kanał i czy można je łączyć? Kanał ma 4 niezależne przedziały. Za pomocą wbudowanych zatrzasków można połączyć dowolną liczbę odcinków, tworząc ciągłą trasę o dowolnej długości.
