Kanał osprzętowy PFB 190mm PFB 60190 RW śnieżnobiały (2m) 050480 | 05100350 PROTEC.class

Alternatywny kod produktu: 050480

Opis i Kluczowe Cechy

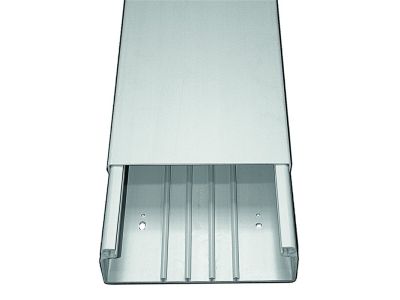

Kanał osprzętowy PFB 60190 RW o wysokości 190 mm i długości 2 m wykonany z twardego PVC niezawierającego ołowiu ani kadmu. Dostarczany w komplecie z pokrywą, zapewnia bezpieczne i estetyczne prowadzenie przewodów w instalacjach elektrycznych. Trudnopalność zgodna z DIN VDE 0604 gwarantuje dodatkowe bezpieczeństwo pożarowe.

• Materiał PVC (twarde, bez ołowiu i kadmu): wysoka wytrzymałość mechaniczna i odporność na starzenie, bezpieczny dla środowiska.
• Otworowanie podstawy (do 40 mm – jednorzędowo, od 60 mm – dwurzędowo): elastyczność w prowadzeniu przewodów o różnej średnicy, umożliwia optymalne uporządkowanie okablowania.
• Szyna zatrzaskowa do montażu przegród (od 60×40 mm): możliwość separacji obwodów zgodnie z wymaganiami norm, ułatwia identyfikację i serwis.
• Temperatura pracy od –20°C do +65°C: szeroki zakres użytkowania w różnych warunkach środowiskowych, stabilność wymiarowa i funkcjonalna.
• Trudnopalny, odporność na rozprzestrzenianie płomienia wg DIN VDE 0604: zwiększa bezpieczeństwo pożarowe instalacji, nie wspomaga palenia.

Zgodność z Normami

Kanał spełnia wymagania normy DIN VDE 0604 dotyczącej trudnopalności. Właściwości mechaniczne (wytrzymałość na rozciąganie, zginanie) i elektryczne (rezystywność powierzchniowa, wytrzymałość dielektryczna) są zgodne z normami DIN 53455, DIN 53452, DIN 53481 oraz DIN 53482. Produkt posiada certyfikację CE – deklaracja zgodności producenta.

Zastosowanie

Kanał osprzętowy PFB 190 mm przeznaczony jest do prowadzenia przewodów elektrycznych w instalacjach niskiego napięcia, szczególnie w rozdzielnicach, szafach sterowniczych oraz naściennych trasach kablowych.

• Prowadzenie przewodów w rozdzielnicach głównych i podrozdzielnicach – porządkuje okablowanie, ułatwia późniejszy dostęp.
• Oddzielanie obwodów elektrycznych za pomocą przegród montowanych na szynie zatrzaskowej – spełnienie wymogów separacji obwodów sygnałowych i zasilających.
• Montaż w suchych pomieszczeniach przemysłowych, biurowych i mieszkaniowych – estetyczne wykończenie instalacji otwartych.
• Tworzenie tras kablowych na ścianach i w szachtach instalacyjnych – szybki montaż dzięki otworom w podstawie.

Wskazówki Montażowe

Montaż kanału może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obszarze instalacji. Kanał mocuje się poprzez otwory w podstawie do podłoża (ściana, konstrukcja szafy) za pomocą odpowiednich łączników. W przypadku stosowania przegród należy je wcisnąć w szynę zatrzaskową przed ułożeniem przewodów. Przekrój i rodzaj przewodów dobrać zgodnie z projektem instalacji. Wszelkie prace wykonywać zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy kanał jest trudnopalny? Tak, kanał spełnia wymagania trudnopalności według normy DIN VDE 0604 – nie rozprzestrzenia płomienia.
• Jakie są wymiary kanału? Wysokość 190 mm, długość 2 m. Szerokość podstawy nie jest podana w danych, ale otworowanie przystosowane jest do przewodów o średnicy do 40 mm (jednorzędowo) lub od 60 mm (dwurzędowo).
• Czy można zamontować przegrody oddzielające obwody? Tak, kanał wyposażony jest w szynę zatrzaskową umożliwiającą montaż przegród o wymiarach od 60×40 mm.
