Kanał osprzętowy PFB 130mm PFB 60130 RW śnieżnobiały (2m) 050474 | 05100344 PROTEC.class

Alternatywny kod produktu: 050474

Opis i Kluczowe Cechy

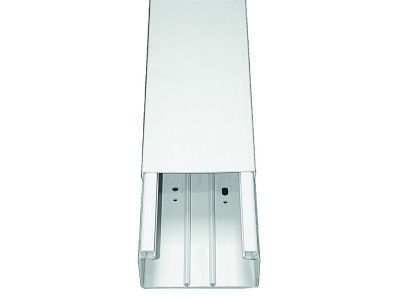

Kanał osprzętowy PFB 130mm (symbol 05100344) wykonany z twardego PVC niezawierającego ołowiu ani kadmu, w kolorze śnieżnobiałym, dostarczany w odcinkach 2 m wraz z pokrywą. Przeznaczony do prowadzenia przewodów elektrycznych w instalacjach niskiego napięcia, sterowniczych i telekomunikacyjnych. Dzięki otworom montażowym w podstawie oraz szynie zatrzaskowej umożliwia elastyczne i bezpieczne układanie kabli z możliwością separacji obwodów.

• Materiał PVC twarde, bezołowiowe: trwałość konstrukcji i bezpieczeństwo dla środowiska – brak kadmu i ołowiu.
• Otwory w podstawie (jedno- lub dwurzędowe): elastyczny montaż – przy szerokości kanału do 40 mm otwory jednorzędowe, od 60 mm dwurzędowe, co ułatwia dostosowanie do podłoża.
• Szyna zatrzaskowa do przegród (min. 60×40 mm): umożliwia separację kabli w kanale, poprawiając porządek i bezpieczeństwo instalacji.
• Temperatura pracy od -20°C do +65°C: szeroki zakres pozwala na stosowanie w pomieszczeniach nieogrzewanych, halach produkcyjnych i maszynowniach.
• Trudnopalność wg DIN VDE 0604: materiał nie rozprzestrzenia płomienia, co zwiększa bezpieczeństwo pożarowe instalacji.

Zgodność z Normami

Kanał spełnia wymagania normy DIN VDE 0604 dotyczącej odporności na rozprzestrzenianie płomienia. Właściwości mechaniczne potwierdzone zgodnie z DIN 53455 (wytrzymałość na rozciąganie) i DIN 53452 (wytrzymałość na zginanie). Właściwości elektryczne według DIN 53481 (rezystywność powierzchniowa) i DIN 53482 (rezystywność objętościowa). Produkt posiada certyfikat CE.

Zastosowanie

Kanał osprzętowy PFB 130mm znajduje zastosowanie w instalacjach wymagających estetycznego i bezpiecznego prowadzenia kabli, szczególnie w środowiskach o podwyższonych wymaganiach przeciwpożarowych i mechanicznych.

• Prowadzenie kabli w szafach rozdzielczych i sterowniczych z możliwością separacji obwodów za pomocą przegród.
• Układanie tras kablowych na ścianach i w korytkach w budynkach użyteczności publicznej, biurach i halach przemysłowych.
• Organizacja okablowania w instalacjach narażonych na zmienne temperatury (np. maszynownie, hale nieogrzewane).
• Stosowanie w instalacjach telekomunikacyjnych i sterowniczych wymagających uporządkowania przewodów.

Wskazówki Montażowe

Montaż kanału powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obrębie instalacji. Kanał mocuje się do podłoża przez otwory w podstawie – średnicę otworów i rozstaw sprawdzić w dokumentacji producenta. Przekrój przewodów i stopień wypełnienia kanału należy dobrać zgodnie z normami (zalecane max 40% przekroju). W przypadku stosowania przegród, należy je zatrzasnąć w szynie montażowej. Temperatura otoczenia podczas montażu nie może wykraczać poza zakres -20°C ÷ +65°C.

FAQ

• Czy kanał jest samogasnący? Tak, materiał PVC spełnia wymagania normy DIN VDE 0604 – nie rozprzestrzenia płomienia, co zapewnia ochronę przeciwpożarową.
• Jaki jest maksymalny przekrój przewodu, który można ułożyć w kanale? Dopuszczalny stopień wypełnienia zależy od średnicy kabli i wymogów normy – ogólnie nie powinien przekraczać 40% powierzchni przekroju kanału. Dokładne wartości określa dokumentacja producenta oraz DIN VDE 0604.
• Czy pokrywa jest wymienna? Tak, do kanałów PFB od szerokości 60 mm dostępna jest pokrywa zamienna PDK (patrz osobna oferta).
