Kanał kablowy DLP 35x105 2m biały bez pokrywy | 010421 Legrand

Opis i Kluczowe Cechy

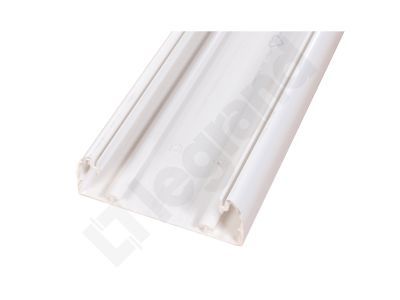

Kanał kablowy DLP 35x105 o długości 2 m (symbol 010421) to element instalacyjny przeznaczony do rozprowadzania okablowania w rozdzielnicach oraz szafach sterowniczych. Dzięki wymiarom 35 x 105 mm oferuje dużą pojemność, umożliwiającą uporządkowane prowadzenie wielu przewodów. Kanał dostarczany jest bez pokrywy, co ułatwia szybki dostęp do okablowania podczas rozbudowy instalacji. Przeznaczony do współpracy z osprzętem serii Mosaic, osprzętem o średnicy 60 mm oraz aparaturą modułową.

• Wymiary 35 x 105 mm: Duża pojemność kanału pozwala na bezpieczne i uporządkowane prowadzenie wielu kabli, co ułatwia późniejszą diagnostykę i modyfikacje instalacji.
• Długość 2 m: Standardowa długość ułatwia dopasowanie do typowych rozdzielnic i pozwala na ograniczenie ilości łączeń.
• Kolor biały: Estetyczny wygląd pasujący do większości wnętrz rozdzielnic oraz szaf sterowniczych.
• Brak pokrywy w zestawie: Umożliwia natychmiastowy dostęp do okablowania, co jest szczególnie przydatne podczas prac instalacyjnych i serwisowych.
• Kompatybilność z osprzętem: Możliwość montażu aparatury modułowej, osprzętu serii Mosaic oraz osprzętu Ø60 mm – elastyczność w projektowaniu systemów sterowania i sygnalizacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących kanałów kablowych stosowanych w instalacjach elektrycznych. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Ze względu na charakter produktu (element instalacyjny) nie przypisano mu konkretnych numerów norm – jego właściwości mechaniczne i wymiarowe odpowiadają standardom branżowym.

Zastosowanie

Kanał kablowy DLP 35x105 znajduje zastosowanie wszędzie tam, gdzie wymagane jest estetyczne i bezpieczne prowadzenie przewodów w rozdzielnicach, szafach sterowniczych oraz puszkach instalacyjnych.

• Układanie okablowania w rozdzielnicach głównych i podrozdzielniach w budynkach mieszkalnych, biurowych i przemysłowych.
• Prowadzenie przewodów sterowniczych w szafach automatyki przemysłowej i systemów PLC.
• Montaż aparatury modułowej (np. styczników, przekaźników) wewnątrz kanału przy użyciu dedykowanych adapterów – umożliwia to zwartą zabudowę osprzętu w jednym kanale.
• Tworzenie uporządkowanych wiązek kablowych w instalacjach niskoprądowych (sygnalizacja, komunikacja, monitoring).

Wskazówki Montażowe

Montaż kanału kablowego oraz wszelkie prace w instalacji elektrycznej powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Kanał mocuj do podłoża (ściany rozdzielnicy, tylnej płyty szafy) za pomocą odpowiednich łączników mechanicznych (wkręty, kołki rozporowe) – sposób montażu i rozstaw punktów mocowania dobierz zgodnie z dokumentacją techniczną producenta. Używaj przewodów o przekroju dostosowanym do prądu obciążenia w danej instalacji. Uwaga: wersja produktu o symbolu 010421 nie posiada możliwości montażu przegrody separującej.

FAQ

• Czy kanał jest dostarczany z pokrywą? Nie, kanał kablowy DLP 35x105 (symbol 010421) sprzedawany jest bez pokrywy. Pokrywy do tego modelu można dokupić osobno (np. DLP PK 35).
• Jakiej aparatury modułowej mogę użyć w tym kanale? Kanał umożliwia montaż osprzętu serii Mosaic, osprzętu Ø60 mm oraz aparatury modułowej za pomocą odpowiednich adapterów i listew montażowych. Szczegółowe informacje o kompatybilnych akcesoriach znajdują się w karcie katalogowej producenta.
• Czy mogę zamontować wewnętrzną przegrodę separującą przewody? Symbol 010421 to nowsza wersja podstawy kanału, która nie posiada możliwości montażu przegrody separującej. Jeśli wymagane jest rozdzielenie obwodów, należy rozważyć zastosowanie dwóch oddzielnych kanałów lub wybrać starszą wersję produktu posiadającą odpowiednie prowadnice.
