Kanał kablowy 55x60mm bez pokrywy niebieski | AK2GA65 Schneider Electric

Opis i Kluczowe Cechy

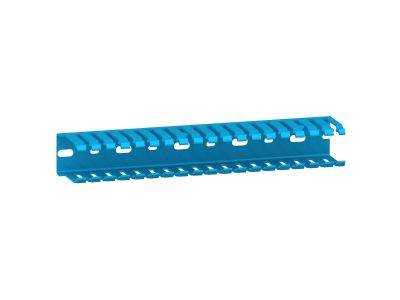

Kanał kablowy AK2GA65 o wymiarach 55 x 60 mm (szer. x wys.) i długości 2000 mm przeznaczony jest do prowadzenia przewodów w rozdzielnicach sterowniczych i szafach elektrycznych. Produkt dostarczany jest w zestawie 8 sztuk, bez pokrywy, w kolorze niebieskim. Dzięki kompaktowym wymiarom umożliwia uporządkowane rozmieszczenie kabli, co ułatwia serwis i zwiększa bezpieczeństwo instalacji.

• Wymiary 55 x 60 mm: optymalny przekrój do prowadzenia wiązek przewodów o średnim obciążeniu, pozwalający zachować czytelny układ okablowania.
• Długość 2000 mm: wystarczająca do pokrycia większości typowych odcinków w szafie, minimalizuje liczbę łączeń.
• Zestaw 8 sztuk: ekonomiczne rozwiązanie przy kompleksowym wyposażaniu rozdzielnicy, redukuje koszty jednostkowe.
• Kolor niebieski (RAL 5015): ułatwia wizualne rozróżnienie tras kablowych, co wspiera szybką identyfikację obwodów podczas montażu i eksploatacji.
• Bez pokrywy: umożliwia swobodny dostęp do przewodów i łatwe modyfikacje okablowania, a w razie potrzeby można dokupić pokrywę z tej samej serii.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi standardami dla kanałów kablowych oraz posiada deklarację zgodności CE. Gwarantuje to niezawodność i bezpieczeństwo użytkowania w instalacjach przemysłowych i budynkowych.

Zastosowanie

Kanał kablowy AK2GA65 przeznaczony jest do montażu wewnątrz szaf sterowniczych, rozdzielnic i puszek elektrycznych. Idealnie współpracuje z obudowami z gam Spacial CRN, Spacial S3D, Thalassa PLA, Thalassa PLM oraz Thalassa PLS.

• Prowadzenie tras kablowych w szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Organizacja okablowania w systemach automatyki budynkowej (BMS) i sterowania przemysłowego.
• Oddzielanie obwodów sygnałowych od zasilających w celu redukcji zakłóceń elektromagnetycznych.
• Wykorzystanie w serwisie i modernizacji istniejących instalacji – łatwy dostęp do przewodów umożliwia szybkie modyfikacje.

Wskazówki Montażowe

Montaż kanału kablowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia od instalacji. Kanał mocuje się do tylnej ściany lub dna szafy za pomocą wkrętów (nie dołączonych) – rozstaw otworów montażowych należy dobrać zgodnie z dokumentacją producenta. Przed ułożeniem przewodów sprawdź, czy wewnętrzne promienie gięcia kabli są zgodne z ich specyfikacją. W przypadku docinania kanału na wymiar używaj ostrego narzędzia (np. piłki do tworzyw) i usuń zadziory, aby nie uszkodzić izolacji przewodów.

FAQ

• Czy kanał jest dostarczany z pokrywą? Nie, produkt sprzedawany jest bez pokrywy. W razie potrzeby można zakupić pokrywę pasującą do danego wymiaru (np. z tej samej serii akcesoriów).
• Z jakiego materiału wykonany jest kanał? Kanał kablowy AK2GA65 wykonany jest z tworzywa sztucznego (PVC) o podwyższonej sztywności i odporności na starzenie – kolor niebieski jest trwale barwiony w masie.
• Do jakich szaf pasuje ten kanał? Produkt jest zgodny z obudowami Schneider Electric z gam Spacial CRN, Spacial S3D oraz Thalassa PLA, PLM, PLS. Można go stosować także w innych szafach o standardowej konstrukcji, pod warunkiem dostępności miejsca montażu.
