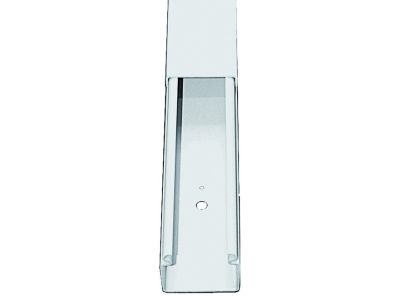

Kanał instalacyjny PLF 40x40 PLF 4040 LG jasnoszare 050455 | 05100325 PROTEC.class

Alternatywny kod produktu: 050455

Opis i Kluczowe Cechy

Kanał instalacyjny PLF 40x40 (symbol 05100325) to solidny profil z twardego PVC, wolnego od ołowiu i kadmu. Wymiary 40×40 mm i długość odcinka 2 m (w komplecie z pokrywą) czynią go uniwersalnym rozwiązaniem do prowadzenia przewodów. Temperatura pracy od -20°C do +65°C oraz trudnopalność potwierdzona normą DIN VDE 0604 zapewniają bezpieczeństwo w każdej instalacji. Modułowy system otworów montażowych i opcjonalna szyna zatrzaskowa ułatwiają konfigurację.

• Materiał: Twardy PVC bez ołowiu i kadmu – trwały i bezpieczny dla środowiska.
• Wymiary: 40×40 mm – kompaktowy profil idealny do ograniczonych przestrzeni w rozdzielnicach.
• Temperatura pracy: od -20°C do +65°C – szeroki zakres umożliwiający stosowanie w różnych warunkach otoczenia.
• Trudnopalność: Odporność na rozprzestrzenianie płomienia zgodnie z DIN VDE 0604 – podnosi bezpieczeństwo instalacji elektrycznej.
• Montaż i konfiguracja: Otwory w podstawie (jedno- lub dwurzędowe przy szerokości ≥60 mm) oraz szyna zatrzaskowa do montażu przegród (od 60×40 mm) – elastyczne dopasowanie do potrzeb.
• Pokrywa: W zestawie, dostępna również pokrywa zamienna PDK od szerokości 60 mm.

Zgodność z Normami

Kanał instalacyjny PLF 40x40 spełnia wymagania normy DIN VDE 0604 dotyczącej odporności na rozprzestrzenianie się płomienia. Właściwości mechaniczne i elektryczne są zgodne z normami DIN 53455, DIN 53452, DIN 53481 oraz DIN 53482. Produkt oznaczony jest znakiem CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Kanał PLF 40x40 przeznaczony jest do prowadzenia i ochrony przewodów elektrycznych w instalacjach stałych wewnątrz budynków. Sprawdza się zarówno w rozdzielnicach, jak i w systemach automatyki przemysłowej.

• Prowadzenie przewodów w rozdzielnicach elektrycznych i szafach sterowniczych
• Organizacja okablowania w instalacjach przemysłowych i komercyjnych
• Systemy automatyki budynkowej (BMS) – trasy kablowe pod sterowniki PLC
• Instalacje w przestrzeniach suchych, gdzie wymagana jest łatwa identyfikacja i dostęp do przewodów

Wskazówki Montażowe

Montaż kanału powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obszarze instalacji. Kanał mocuje się poprzez otwory w podstawie do stabilnego podłoża (np. płyta montażowa rozdzielnicy). Przewody układa się w profilu, a następnie zamyka pokrywą. Przy szerokości ≥60 mm można stosować przegrody mocowane za pomocą szyny zatrzaskowej. Kanał można ciąć na wymiar odpowiednimi narzędziami (np. piłą do tworzyw). Upewnij się, że temperatura otoczenia podczas montażu mieści się w zakresie -20°C do +65°C. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami i obciążalnością prądową.

FAQ

• Z jakiego materiału wykonany jest kanał PLF 40x40? Kanał wykonany jest z twardego PVC, niezawierającego ołowiu ani kadmu. Zapewnia to wysoką wytrzymałość mechaniczną oraz bezpieczeństwo ekologiczne.
• Czy kanał jest odporny na ogień? Tak, produkt jest trudnopalny i spełnia normę DIN VDE 0604 dotyczącą odporności na rozprzestrzenianie się płomienia, co podnosi poziom bezpieczeństwa instalacji.
• Jaka jest temperatura pracy kanału? Zakres temperatury pracy wynosi od -20°C do +65°C, co pozwala na stosowanie w typowych warunkach wewnątrz budynków, również w pobliżu źródeł ciepła (w granicach normy).
