Kanał instalacyjny PLF 20x20 PLF 2020 LG jasnoszare 050443 | 05100313 PROTEC.class

Alternatywny kod produktu: 050443

Opis i Kluczowe Cechy

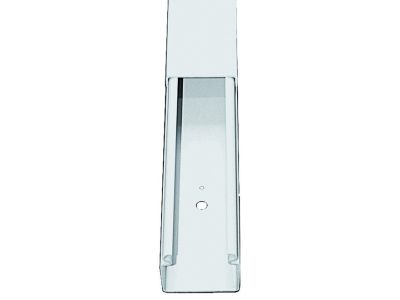

Kanał instalacyjny PLF 20x20 mm symbol 05100313 (seria PLF 2020 LG) wykonany z twardego PVC niezawierającego ołowiu ani kadmu, dostarczany w odcinkach 2-metrowych w komplecie z pokrywą. Dzięki wymiarom 20x20 mm zapewnia ergonomiczne prowadzenie pojedynczych przewodów w instalacjach natynkowych, a klasa trudnopalności według DIN VDE 0604 gwarantuje bezpieczeństwo pożarowe w budynkach mieszkalnych i biurowych. Podstawa wyposażona w otwory montażowe ułatwia szybkie mocowanie na ścianach i sufitach.

• Wymiary 20x20 mm: kompaktowy profil idealny do prowadzenia pojedynczych przewodów w miejscach o ograniczonej przestrzeni, zachowujący estetyczny wygląd instalacji.
• Materiał – twardy PVC (bez ołowiu i kadmu): wysoka wytrzymałość mechaniczna, odporność na uderzenia i odkształcenia, bezpieczny dla środowiska i użytkowników.
• Trudnopalność zgodna z DIN VDE 0604: nie rozprzestrzenia płomienia, co podnosi poziom bezpieczeństwa instalacji elektrycznej.
• Temperatura pracy od -20°C do +65°C: stabilność wymiarów i właściwości mechanicznych w szerokim zakresie temperatur – odpowiedni zarówno do wnętrz, jak i ogrzewanych pomieszczeń.
• Otwory montażowe w podstawie (jednorzędowe do szer. 40 mm): szybki i pewny montaż na dowolnej powierzchni za pomocą wkrętów lub kołków, bez konieczności wiercenia dodatkowych otworów.

Zgodność z Normami

Kanał PLF 20x20 spełnia wymagania normy DIN VDE 0604 w zakresie trudnopalności i odporności na rozprzestrzenianie się płomienia. Właściwości mechaniczne (wytrzymałość na rozciąganie, zginanie, udarność) oraz elektryczne (wytrzymałość dielektryczna, rezystywność) są zgodne z normami DIN 53455, DIN 53452, DIN 53481 oraz DIN 53482. Produkt posiada oznaczenie CE.

Zastosowanie

Kanał instalacyjny PLF 20x20 mm dedykowany jest do prowadzenia przewodów elektrycznych oraz niskoprądowych (m.in. telekomunikacyjnych, sterowniczych, sygnalizacyjnych) w instalacjach natynkowych. Sprawdza się zarówno w budownictwie mieszkaniowym, jak i komercyjnym.

• Prowadzenie przewodów zasilających oświetlenie i gniazda w instalacjach natynkowych w pomieszczeniach biurowych i mieszkalnych.
• Organizacja wiązek kabli w szachtach instalacyjnych i pod tynkiem, gdzie wymagana jest estetyka i łatwy dostęp do przewodów.
• Stosowanie w rozdzielniach elektrycznych i szafach sterowniczych do porządkowania połączeń między modułami.
• Instalacje teleinformatyczne – prowadzenie kabli UTP, koncentrycznych i światłowodowych w budynkach biurowych i serwerowniach.

Wskazówki Montażowe

Montaż kanału instalacyjnego powinien być wykonany przez osoby posiadające odpowiednie kwalifikacje (elektryk, instalator). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie, w którym będą prowadzone przewody. Kanał mocuj do podłoża za pomocą wkrętów lub kołków przez otwory montażowe w podstawie (rozstaw co ok. 25-30 cm). Po ułożeniu przewodów załóż pokrywę, dociskając ją do zatrzasków. W razie konieczności łączenia odcinków – stosuj łączniki (szyna zatrzaskowa dostępna dla kanałów od 60×40 mm). Przekrój przewodów dobieraj zgodnie z obciążalnością prądową – dla kanału 20×20 mm maksymalny przekrój przewodu nie powinien przekraczać 2,5 mm² (w zależności od liczby przewodów, zgodnie z zasadami grupowania). Przed oddaniem instalacji do użytku sprawdź zgodność z przepisami.

FAQ

• Jaki jest materiał kanału PLF 20x20? Kanał wykonany jest z twardego PVC, niezawierającego ołowiu ani kadmu. Jest trudnopalny zgodnie z DIN VDE 0604.
• Czy kanał nadaje się do montażu na zewnątrz? Kanał przeznaczony jest do wnętrz – temperatura pracy od -20°C do +65°C. Nie jest zalecany do bezpośredniego narażenia na promieniowanie UV ani opady atmosferyczne.
• Jakie są dostępne akcesoria do tego kanału? Dla szerokości od 60 mm dostępna jest pokrywa zamienna PDK oraz szyna zatrzaskowa do montażu przegród. Dla modelu 20×20 mm akcesoria te nie są przewidziane – kanał sprzedawany jest w komplecie z pokrywą w odcinkach 2 m.
