Kanał grzebieniowy PCV (WxH) 25x60 (2m), perforacja 4/6, RAL 7030 szary, M051630000 | 7016089 ABB

Opis i Kluczowe Cechy

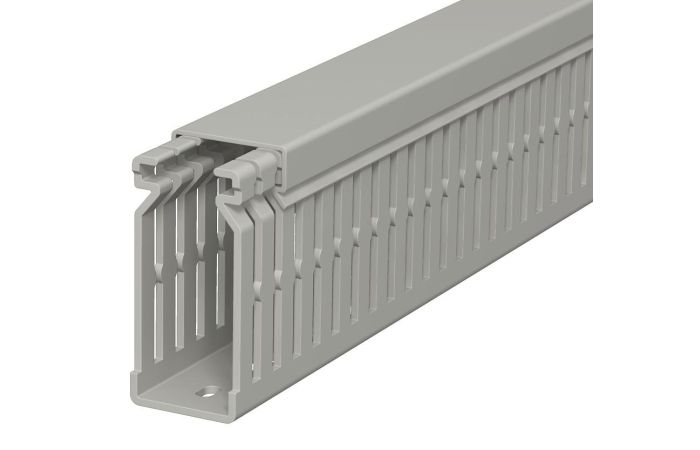

Kanał grzebieniowy marki ABB o wymiarach 25 mm szerokości oraz 60 mm wysokości to profesjonalne rozwiązanie przeznaczone do systemowego prowadzenia i porządkowania okablowania wewnątrz szaf sterowniczych oraz rozdzielnic elektrycznych. Produkt został wykonany z wysokiej jakości polichlorku winylu (PVC), co gwarantuje odpowiednią sztywność oraz trwałość mechaniczną. Perforacja boczna o precyzyjnie dobranych proporcjach — szerokość zęba wynosząca 6 mm oraz odstęp między zębami (szczelina) o szerokości 4 mm — umożliwia swobodne wyprowadzanie przewodów na dowolnej wysokości kanału bez ryzyka uszkodzenia izolacji.

• Wymiary profilu: Szerokość 25 mm i wysokość 60 mm pozwalają na efektywne zarządzanie wiązkami przewodów w ograniczonej przestrzeni.
• Długość handlowa: Odcinek 2 metrów bieżących ułatwia dopasowanie do standardowych wysokości szaf i minimalizuje ilość odpadów montażowych.
• Kolorystyka: Wykończenie w kolorze szarym (RAL 7030) zapewnia pełną kompatybilność estetyczną z większością aparatury modułowej i obudów przemysłowych.
• Materiał: Wytrzymałe PVC o właściwościach samogasnących, odporne na typowe czynniki występujące w instalacjach wewnętrznych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami jakościowymi firmy ABB. Kanały grzebieniowe tej serii spełniają wymagania norm dotyczących systemów kanałów i korytek instalacyjnych do prowadzenia przewodów elektrycznych. Zastosowane tworzywo PVC charakteryzuje się wysoką odpornością termiczną i mechaniczną, co jest kluczowe dla zapewnienia bezpieczeństwa pożarowego wewnątrz rozdzielnic niskiego napięcia.

Zastosowanie

Kanał grzebieniowy M051630000 znajduje szerokie zastosowanie w profesjonalnym prefabrykowaniu rozdzielnic. Jest idealnym rozwiązaniem dla:

• Automatyki przemysłowej: Organizacja przewodów sygnałowych i sterowniczych przy sterownikach PLC.
• Rozdzielnic zasilających: Bezpieczne prowadzenie przewodów fazowych i neutralnych w instalacjach budynkowych.
• Szaf teleinformatycznych: Porządkowanie kabli transmisyjnych w pionowych i poziomych ciągach instalacyjnych.

Dzięki możliwości montażu zarówno w pionie, jak i w poziomie, kanał ten jest niezwykle uniwersalnym elementem konstrukcyjnym każdego systemu elektroenergetycznego.

Wskazówki Montażowe

Dla zapewnienia najwyższej trwałości i estetyki instalacji, zaleca się stosowanie poniższych wytycznych:

• Mocowanie: Kanał należy montować do płyty montażowej za pomocą nitów rozprężnych lub wkrętów, wykorzystując fabryczną perforację w dnie korytka.
• Docinanie: Do cięcia kanału na żądaną długość najlepiej używać dedykowanych nożyc do korytek lub piły o drobnym uzębieniu, co zapobiegnie pękaniu materiału.
• Wyłamywanie zębów: W miejscach łączenia kanałów lub wprowadzania większych wiązek, zęby można łatwo wyłamać u podstawy, uzyskując gładką krawędź bez ostrych zakończeń.
• Wypełnienie: Zaleca się, aby stopień wypełnienia kanału nie przekraczał 60-70% jego objętości, co ułatwia odprowadzanie ciepła z przewodów.

FAQ

1. Czy kanał jest dostarczany wraz z pokrywą?
Tak, standardowo kanały grzebieniowe ABB dostarczane są w komplecie z dopasowaną pokrywą, która pewnie zatrzaskuje się na zębach kanału.

2. Czy materiał PVC jest odporny na promieniowanie UV?
Produkt jest przeznaczony do zastosowań wewnętrznych. W przypadku ekspozycji na bezpośrednie działanie promieni słonecznych zaleca się stosowanie kanałów o podwyższonej odporności UV.

3. Jaka jest minimalna temperatura montażu?
Zaleca się, aby montaż odbywał się w temperaturze powyżej +5°C, co eliminuje ryzyko nadmiernej kruchości tworzywa podczas obróbki mechanicznej.
