Kanał grzebieniowy Lina25 60x60mm (SxW) niebieski, dostarczany z pokrywami (2m) | 036212 Legrand

Opis i Kluczowe Cechy

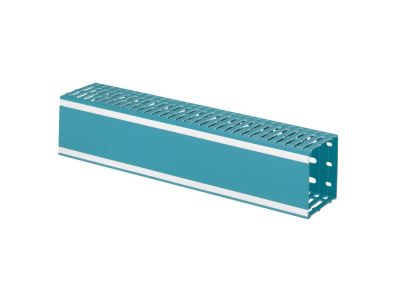

Kanał grzebieniowy Lina25 o symbolu 036212 to niebieski kanał kablowy (RAL 2525) o wymiarach 60 x 60 mm, przeznaczony do profesjonalnego prowadzenia przewodów w instalacjach elektrycznych. Wykonany z izolacyjnego PVC, zapewnia bezpieczne odseparowanie kabli, a perforacja co 12,5 mm ułatwia wyprowadzanie przewodów w dowolnym miejscu. Dostarczany z kompletem pokryw wyposażonych w białe paski do opisu – umożliwia to czytelną identyfikację obwodów.

• Przekrój użyteczny 3115 mm²: Duża pojemność kanału pozwala na uporządkowane prowadzenie wielu przewodów w rozdzielnicach i szafach sterowniczych, minimalizując ryzyko zakleszczenia lub uszkodzenia izolacji.
• Perforacja co 12,5 mm: Równomiernie rozmieszczone otwory umożliwiają precyzyjne wyprowadzanie kabli w wymaganych punktach bez konieczności wiercenia dodatkowych otworów.
• Pokrywy zdejmowane bez narzędzi: Szybki dostęp do wnętrza kanału ułatwia modyfikacje i konserwację instalacji – wystarczy ręcznie odchylić zatrzaski.
• Białe paski na pokrywie do opisu: Możliwość nanoszenia oznaczeń (np. numeru obwodu lub funkcji) bezpośrednio na pokrywie, co zwiększa przejrzystość i ułatwia późniejszą identyfikację.
• Temperatura pracy od -5°C do +60°C: Szeroki zakres temperatur gwarantuje niezawodne działanie w typowych warunkach przemysłowych i budynkowych.

Zgodność z Normami

Kanał grzebieniowy Lina25 spełnia wymagania normy PN-EN 50085-2-3 (systemy kanałów kablowych do instalacji elektrycznych). Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi. Materiał PVC charakteryzuje się właściwościami izolacyjnymi, nie podtrzymuje palenia i jest odporny na typowe warunki środowiskowe w instalacjach wewnętrznych.

Zastosowanie

Kanał grzebieniowy Lina25 znajduje zastosowanie w każdym miejscu, gdzie wymagane jest estetyczne, bezpieczne i elastyczne prowadzenie przewodów. Sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących rozdzielnic.

• Prowadzenie przewodów w rozdzielnicach niskonapięciowych oraz szafach sterowniczych w automatyce budynkowej i przemysłowej.
• Systematyczne ułożenie kabli w puszkach rozgałęźnych i przejściowych, umożliwiające łatwą rozbudowę instalacji.
• Organizacja wiązek przewodów w serwerowniach i centrach danych, gdzie ważna jest czytelność i dostępność.
• Stosowanie w instalacjach oświetleniowych, gniazd wtyczkowych oraz obwodów sterowania w budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż kanału grzebieniowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (grupa SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Kanał mocuje się na płaszczyznach pionowych i poziomych za pomocą odpowiednich łączników (np. klipsów lub wkrętów) – nie są dostarczane w zestawie. Przewody należy układać z zachowaniem dopuszczalnego promienia gięcia i nie przekraczając przekroju użytecznego kanału. Pokrywy zakłada się po zakończeniu układania kabli, dociskając je do momentu zatrzaśnięcia. W przypadku stosowania w miejscach narażonych na wibracje zaleca się dodatkowe mocowanie kanału co 30–40 cm.

FAQ

• Czy pokrywę można zdjąć bez użycia narzędzi? Tak, pokrywa kanału Lina25 jest wyposażona w zatrzaski – wystarczy ręcznie odchylić boki, aby ją zwolnić. Nie jest wymagany żaden dodatkowy sprzęt.
• Do jakiej temperatury kanał może być magazynowany? Producent deklaruje minimalną temperaturę transportu i magazynowania na poziomie -25°C, natomiast zakres temperatury pracy wynosi od -5°C do +60°C. Nie należy przekraczać tych wartości, aby uniknąć uszkodzenia materiału PVC.
• Czy kanał jest odporny na działanie promieni UV? Dane producenta nie precyzują odporności na UV – kanał przeznaczony jest do stosowania wewnątrz budynków (rozdzielnice, szafy sterownicze). W przypadku instalacji zewnętrznych zalecamy stosowanie dedykowanych osłon lub kanałów z atestem UV.
