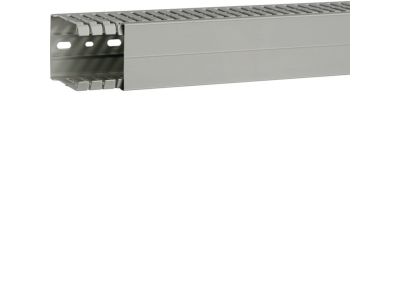

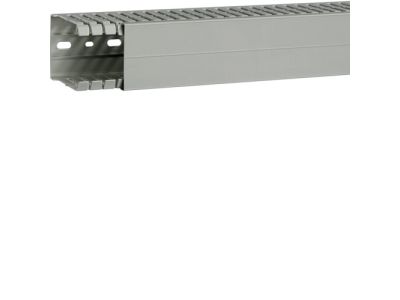

Kanał grzebieniowy 80x60, szary, Tehalit.BA7A | BA7A80060 Hager

Opis i Kluczowe Cechy

Kanał grzebieniowy Tehalit.BA7A o wymiarach 80 mm wysokości oraz 60 mm szerokości to profesjonalne rozwiązanie marki Hager, zaprojektowane z myślą o najbardziej wymagających systemach prowadzenia przewodów w szafach sterowniczych i rozdzielnicach. Produkt należy do uznanego systemu kanałów grzebieniowych VK, który od lat wyznacza standardy w branży elektroinstalacyjnej. Wykonanie w kolorze szarym pozwala na estetyczne dopasowanie do standardowych komponentów automatyki przemysłowej. Kluczową cechą konstrukcyjną są precyzyjnie wyprofilowane żebra (grzebienie), które umożliwiają łatwe i bezpieczne wyprowadzanie przewodów na dowolnej wysokości kanału. Dzięki elastyczności materiału, wyłamywanie poszczególnych segmentów odbywa się bez powstawania ostrych krawędzi, co chroni izolację kabli przed uszkodzeniami mechanicznymi podczas montażu i eksploatacji.

Zgodność z Normami

Bezpieczeństwo i niezawodność kanału Tehalit.BA7A potwierdzają liczne międzynarodowe dopuszczenia i certyfikaty. Produkt został przetestowany pod kątem palności zgodnie z rygorystyczną normą UL94, uzyskując klasyfikację V1 oraz najwyższą klasę V0. Oznacza to, że materiał posiada właściwości samogasnące i nie podtrzymuje płomienia, co jest krytycznym parametrem w przypadku wystąpienia awarii elektrycznej lub zwarcia wewnątrz rozdzielnicy. Zgodność z tymi standardami pozwala na stosowanie kanału w projektach realizowanych na rynki globalne, w tym w instalacjach wymagających najwyższego stopnia ochrony przeciwpożarowej.

Zastosowanie

Kanał grzebieniowy o przekroju 80x60 mm znajduje szerokie zastosowanie w budowie zaawansowanych układów automatyki, szaf sterowniczych oraz rozdzielnic niskiego napięcia. Szerokość 60 mm zapewnia optymalną przestrzeń do prowadzenia rozbudowanych wiązek przewodów sygnałowych i zasilających, natomiast wysokość 80 mm pozwala na efektywne zarządzanie okablowaniem nawet przy dużym zagęszczeniu aparatury modułowej. Jest to idealny wybór dla prefabrykatorów rozdzielnic, inżynierów utrzymania ruchu oraz instalatorów poszukujących trwałych i bezpiecznych systemów organizacji kabli w środowiskach przemysłowych.

Wskazówki Montażowe

Montaż kanału Tehalit.BA7A jest szybki i intuicyjny dzięki fabrycznej perforacji dna, która jest w pełni kompatybilna ze standardowymi rozstawami otworów w płytach montażowych. Do mocowania zaleca się stosowanie nitów rozprężnych z tworzywa sztucznego lub wkrętów z łbem płaskim, co eliminuje ryzyko uszkodzenia przewodów przez wystające elementy złączne. Podczas układania przewodów należy pamiętać o zachowaniu odpowiedniego promienia gięcia oraz o tym, aby nie przekraczać 70% wypełnienia przestrzeni kanału, co zapewnia optymalną cyrkulację powietrza i chłodzenie wiązek. Po ułożeniu kabli kanał należy zamknąć dedykowaną pokrywą, która zatrzaskuje się pewnie na grzebieniach, gwarantując stabilność całej konstrukcji nawet w pozycji pionowej.

FAQ

• Czy kanał posiada pokrywę w zestawie? Standardowo kanały grzebieniowe Tehalit dostarczane są jako kompletny system, jednak zawsze należy zweryfikować konfigurację konkretnej jednostki sprzedażowej.
• Z jakiego materiału wykonany jest kanał? Produkt wykonany jest z wysokiej jakości polichlorku winylu (PVC), który charakteryzuje się wysoką odpornością mechaniczną i chemiczną.
• Czy produkt jest odporny na wysokie temperatury? Dzięki klasie palności UL94 V0, materiał jest przystosowany do pracy w wymagających warunkach termicznych panujących wewnątrz obciążonych rozdzielnic.
• Czy można go stosować w instalacjach morskich? Dzięki międzynarodowym dopuszczeniom system VK jest często akceptowany w różnych gałęziach przemysłu, w tym w sektorze morskim i offshore, o ile specyfikacja projektu nie wymaga materiałów bezhalogenowych.
