Kanał grzebieniowy 80x40, PVC, szary kamienny, 7030 LK4 80040 (2m) | 6178052 Obo Bettermann

Opis i Kluczowe Cechy

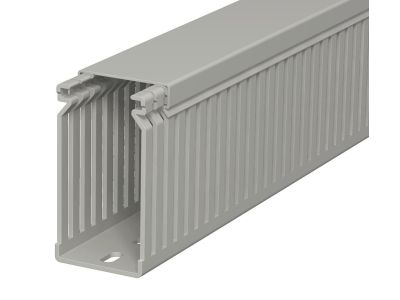

Kanał grzebieniowy LK4 80040 o wymiarach 80x40 mm to profesjonalne rozwiązanie od renomowanego producenta Obo Bettermann, zaprojektowane z myślą o optymalizacji układania przewodów w szafach sterowniczych oraz rozdzielnicach elektrycznych. Wykonany z wysokiej jakości polichlorku winylu (PVC) w kolorze szarym kamiennym (RAL 7030), charakteryzuje się wysoką sztywnością oraz odpornością na uszkodzenia mechaniczne. System składa się z koryta z precyzyjną perforacją dna oraz dopasowanej pokrywy, która gwarantuje pewne trzymanie nawet przy dużym wypełnieniu kablami. Specjalnie zaprojektowane wyłamywane grzebienie pozwalają na łatwe wyprowadzanie przewodów na dowolnej wysokości, eliminując ryzyko uszkodzenia izolacji dzięki gładkim krawędziom.

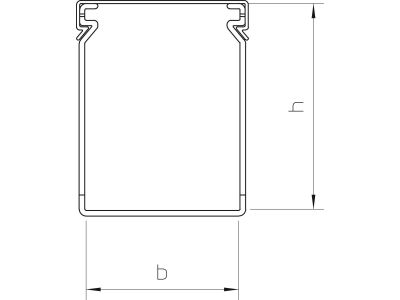

• Wymiary: Wysokość 80 mm oraz szerokość 40 mm pozwalają na efektywne zarządzanie wiązkami kablowymi w ograniczonej przestrzeni.
• Materiał: Tworzywo PVC jest samogasnące i zapewnia doskonałe właściwości izolacyjne.
• Perforacja dna: Zgodna z normami, umożliwia szybki montaż na płytach montażowych za pomocą nitów lub śrub.
• System zamykania: Pewne zatrzaskiwanie pokrywy zapobiega jej przypadkowemu wypięciu podczas eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi, co jest kluczowe dla bezpieczeństwa instalacji niskiego napięcia. Kanał grzebieniowy serii LK4 spełnia wymagania normy dotyczącej systemów kanałów elektroinstalacyjnych do montażu na ścianach i sufitach oraz w szafach sterowniczych. Materiał PVC użyty do produkcji posiada właściwości samogasnące, co jest niezbędne w przypadku wystąpienia awarii elektrycznej i minimalizuje ryzyko rozprzestrzeniania się ognia wewnątrz rozdzielnicy.

Zastosowanie

Kanał grzebieniowy Obo Bettermann znajduje szerokie zastosowanie w sektorze automatyki przemysłowej oraz elektroenergetyki. Jest idealnym wyborem do budowy prefabrykowanych rozdzielnic elektrycznych, szaf sterowniczych PLC oraz pulpitów operatorskich. Dzięki swojej konstrukcji, pozwala na estetyczne i przejrzyste uporządkowanie przewodów sterowniczych oraz zasilających, co znacznie ułatwia późniejszą diagnostykę, serwisowanie oraz rozbudowę systemów. Szary kolor RAL 7030 jest standardem w przemyśle, co zapewnia spójność wizualną z innymi komponentami aparatury modułowej.

Wskazówki Montażowe

Montaż kanału LK4 80040 jest intuicyjny i nie wymaga specjalistycznych narzędzi. Poniżej znajdują się kluczowe zalecenia techniczne:

• Mocowanie: Wykorzystaj perforację dna do przykręcenia kanału do płyty montażowej. Zaleca się stosowanie wkrętów z płaskim łbem lub nitów rozprężnych, aby nie uszkodzić izolacji układanych przewodów.
• Docinanie: Kanał o długości 2 metrów można łatwo dociąć do pożądanego wymiaru za pomocą nożyc do korytek lub piły o drobnym uzębieniu.
• Wyłamywanie żeberek: W miejscu planowanego odejścia przewodu należy wyłamać żeberko u podstawy. Konstrukcja Obo Bettermann zapewnia czyste pęknięcie bez ostrych krawędzi.
• Organizacja: Nie należy przekraczać zalecanego stopnia wypełnienia kanału (zazwyczaj do 60-70% objętości), aby zapewnić odpowiednią cyrkulację powietrza i uniknąć przegrzewania się przewodów.

FAQ

Czy kanał jest dostarczany razem z pokrywą?
Tak, każdy odcinek 2-metrowy kanału grzebieniowego LK4 80040 jest dostarczany w komplecie z odpowiednio dopasowaną pokrywą.

Jaka jest odporność termiczna materiału PVC w tym modelu?
Standardowe kanały PVC Obo Bettermann są przeznaczone do pracy w temperaturach otoczenia typowych dla wnętrz szaf sterowniczych, zachowując stabilność kształtu w szerokim zakresie temperatur roboczych.

Czy produkt nadaje się do montażu pionowego?
Tak, dzięki precyzyjnemu systemowi zatrzaskowemu pokrywy, kanał może być montowany zarówno w poziomie, jak i w pionie, bez ryzyka wysunięcia się przewodów lub odpadnięcia maskownicy.
