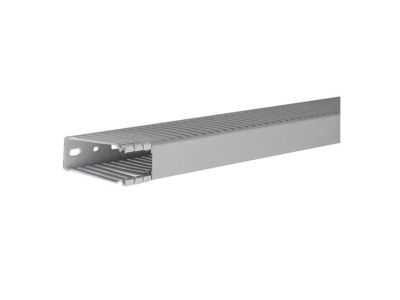

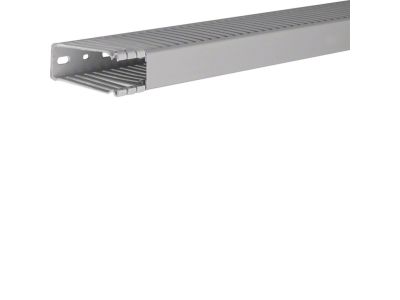

Kanał grzebieniowy 80x25, szary, Tehalit.BA6 (2m) | BA68002507030B Hager

Opis i Kluczowe Cechy

Kanał grzebieniowy serii Tehalit.BA6 o wymiarach 80x25 mm to profesjonalne rozwiązanie dedykowane do systemów prowadzenia przewodów wewnątrz szaf sterowniczych oraz rozdzielnic elektrycznych. Produkt został zaprojektowany przez renomowanego producenta HAGER, co gwarantuje najwyższą jakość wykonania i powtarzalność parametrów technicznych. Wysokość kanału wynosząca 80 mm w połączeniu z szerokością 25 mm pozwala na optymalne zagospodarowanie przestrzeni przy zachowaniu odpowiedniego promienia gięcia kabli. Wykonanie z wysokiej jakości polichlorku winylu (PCV) zapewnia doskonałe właściwości izolacyjne oraz odporność na uszkodzenia mechaniczne. Szary kolor (zbliżony do RAL 7030) sprawia, że kanał estetycznie komponuje się z większością standardowych komponentów automatyki przemysłowej.

• Precyzyjne wyłamania: Specjalnie zaprojektowane przewężenia u podstawy grzebieni umożliwiają łatwe i czyste wyłamywanie poszczególnych szczebli bez użycia specjalistycznych narzędzi.
• Stabilność pokrywy: System zatrzaskowy gwarantuje pewne trzymanie pokrywy nawet przy maksymalnym wypełnieniu kanału przewodami, co zapobiega jej przypadkowemu wypięciu.
• Perforacja dna: Fabryczne otwory montażowe w dnie kanału są zgodne ze standardami przemysłowymi, co znacząco przyspiesza proces instalacji na płytach montażowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości, co jest kluczowe w profesjonalnych instalacjach elektroenergetycznych. Kanał grzebieniowy Tehalit.BA6 jest produkowany zgodnie z normą EN 50085-2-3, która określa szczegółowe wymagania dla systemów kanałów otwieranych przeznaczonych do instalacji w szafach sterowniczych. Materiał PCV użyty do produkcji posiada właściwości samogasnące, co podnosi poziom bezpieczeństwa przeciwpożarowego wewnątrz rozdzielnicy. Produkt posiada certyfikację VDE oraz jest zgodny z dyrektywą RoHS, co potwierdza brak substancji szkodliwych w składzie materiałowym.

Zastosowanie

Kanał grzebieniowy 80x25 znajduje szerokie zastosowanie w nowoczesnej prefabrykacji szaf sterowniczych, pulpitów operatorskich oraz rozdzielnic niskiego napięcia. Dzięki swojej konstrukcji idealnie nadaje się do:

• Porządkowania wiązek kablowych w systemach automatyki przemysłowej.
• Separacji obwodów sterowniczych od obwodów siłowych wewnątrz obudów.
• Zabezpieczenia przewodów przed krawędziami metalowych elementów konstrukcyjnych.
• Ułatwienia późniejszej diagnostyki i serwisu instalacji dzięki przejrzystemu układowi okablowania.

Wskazówki Montażowe

Podczas montażu kanału Tehalit.BA6 zaleca się stosowanie nitów rozprężnych z tworzywa sztucznego lub wkrętów z łbem płaskim, aby uniknąć uszkodzenia izolacji prowadzonych przewodów. Przed przystąpieniem do układania kabli należy zaplanować punkty wyjścia przewodów i w razie potrzeby wyłamać odpowiednie ścianki boczne. Należy pamiętać, aby stopień wypełnienia kanału nie przekraczał 60-70% jego przekroju użytecznego, co zapewnia odpowiednią cyrkulację powietrza i zapobiega nadmiernemu nagrzewaniu się wiązek przy dużych obciążeniach prądowych. Pokrywę należy docisnąć aż do wyraźnego kliknięcia, co potwierdza poprawne zaryglowanie systemu.

FAQ

• Czy kanał jest dostarczany razem z pokrywą? Tak, produkt jest dostarczany jako kompletny system składający się z koryta grzebieniowego oraz dopasowanej pokrywy o długości 2 metrów.
• Czy materiał można dociąć na wymiar? Tak, polichlorek winylu (PCV) można łatwo ciąć za pomocą piły o drobnych zębach lub specjalnych nożyc do korytek kablowych, zachowując gładkie krawędzie.
• Jaki jest zakres temperatur pracy dla tego modelu? Kanały serii BA6 są przystosowane do pracy w standardowych warunkach przemysłowych, zachowując stabilność kształtu w szerokim zakresie temperatur roboczych typowych dla wnętrz rozdzielnic.
