Kanał grzebieniowy 60x80 szary, Lina 25 (2m) | 636013 Legrand

Opis i Kluczowe Cechy

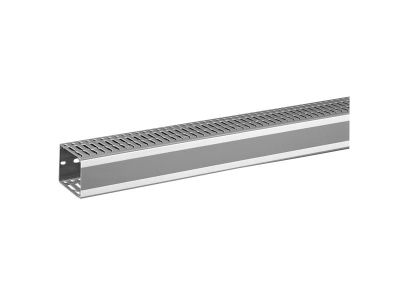

Kanał grzebieniowy Lina 25 w kolorze szarym (RAL 7030) o wymiarach 60 x 80 mm i długości 2 m to sprawdzone rozwiązanie do prowadzenia przewodów w instalacjach elektrycznych. Wykonany z izolacyjnego PVC, zapewnia bezpieczne rozdzielenie i ochronę kabli. Dzięki przekrojowi użytecznemu 4216 mm² oraz perforacji co 12,5 mm umożliwia elastyczne wyprowadzenie przewodów bez użycia narzędzi – pokrywę można zdjąć ręcznie.

• Materiał PVC izolacyjny: gwarantuje bezpieczeństwo użytkowania i ochronę przewodów przed uszkodzeniami mechanicznymi.
• Perforacja co 12,5 mm: umożliwia szybkie i precyzyjne wyprowadzenie przewodów na dowolnej długości kanału.
• Przekrój użyteczny 4216 mm²: zapewnia dużą pojemność – mieści wiele przewodów o różnych przekrojach, co ułatwia prowadzenie instalacji.
• Temperatura pracy od –5°C do +60°C: kanał zachowuje stabilność wymiarową i mechaniczną w typowych warunkach eksploatacji wewnątrz rozdzielnic.
• Białe paski na pokrywie do opisu: umożliwiają czytelne oznaczenie tras kablowych, co usprawnia serwis i identyfikację obwodów.

Zgodność z Normami

Produkt jest zgodny z normą PN-EN 50085-2-3 dotyczącą systemów kanałów kablowych do instalacji elektrycznych. Posiada certyfikat CE, co potwierdza spełnienie wymogów Unii Europejskiej w zakresie bezpieczeństwa i funkcjonalności.

Zastosowanie

Kanał grzebieniowy Lina 25 przeznaczony jest do porządkowania i ochrony przewodów w rozdzielnicach elektrycznych, szafach sterowniczych oraz puszkach rozgałęźnych. Sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących układów.

• Prowadzenie przewodów sterowniczych i zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Organizacja okablowania w szafach automatyki przemysłowej i systemów PLC.
• Wyprowadzenie kabli do aparatury modułowej (wyłączniki, styczniki, przyciski) w rozdzielnicach natynkowych i podtynkowych.
• Oznaczanie tras kablowych w instalacjach budynkowych – ułatwia późniejszy serwis i rozbudowę.

Wskazówki Montażowe

Montaż kanału grzebieniowego powinien być wykonywany przez osoby posiadające uprawnienia SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w strefie roboczej. Kanał mocuje się na płaszczyznach pionowych i poziomych (np. w rozdzielnicy) za pomocą odpowiednich łączników lub klejenia – według zaleceń producenta. Do cięcia kanału używać narzędzi niepowodujących zadziorów. Pokrywę zakłada się bez narzędzi – wystarczy docisnąć do zatrzasków. Przekrój przewodów dobierać do obciążenia prądowego, aby uniknąć przegrzania izolacji.

FAQ

• Czy pokrywa kanału jest łatwa do zdjęcia? Tak, pokrywa zdejmowana jest ręcznie, bez potrzeby używania narzędzi – posiada konstrukcję zatrzaskową. Umożliwia to szybki dostęp do przewodów podczas modyfikacji lub przeglądów.
• Jaka jest maksymalna temperatura pracy kanału? Kanał przeznaczony jest do pracy w temperaturze od –5°C do +60°C. W wyższych temperaturach może dojść do deformacji materiału – nie należy go stosować w bezpośrednim sąsiedztwie źródeł ciepła.
• Czy na pokrywie można umieścić opisy? Tak, na pokrywie znajdują się białe paski przeznaczone do nanoszenia oznaczeń (np. numery obwodów, nazwy linii). Ułatwia to identyfikację tras kablowych i przyspiesza serwis.
