Kanał grzebieniowy 60x60, niebieski, Tehalit.BA7 | BA760060BL Hager

Opis i Kluczowe Cechy

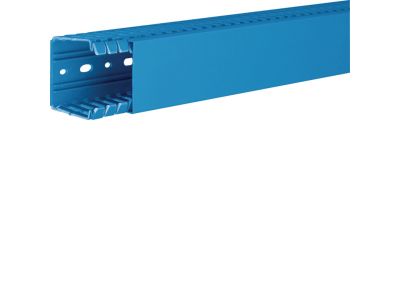

Kanał grzebieniowy Tehalit BA760060BL to element systemu kanałów instalacyjnych VK o wymiarach 60x60 mm, wykonany w kolorze niebieskim. Przeznaczony do prowadzenia przewodów w szafach sterowniczych i rozdzielnicach, łączy kompaktową konstrukcję z wysoką odpornością ogniową potwierdzoną międzynarodowymi dopuszczeniami. Szerokość i wysokość kanału po 60 mm zapewniają wygodne prowadzenie wiązek przewodów o umiarkowanym przekroju.

• Wymiary 60x60 mm: optymalne do prowadzenia przewodów w standardowych rozdzielnicach i szafach sterowniczych, umożliwiające uporządkowanie instalacji i łatwy dostęp do przewodów.
• Kolor niebieski: ułatwia oznaczenie danego obwodu lub strefy w instalacji, co przyspiesza identyfikację podczas serwisu i modernizacji.
• Dopuszczenia UL94 V1/V0: materiał kanału spełnia rygorystyczne normy palności UL94, zapewniając bezpieczeństwo pożarowe w instalacjach przemysłowych i budynkowych.
• System kanałów grzebieniowych VK: produkt przeznaczony do współpracy z innymi elementami serii VK, co pozwala na rozbudowę i modyfikację tras kablowych bez konieczności wymiany całego systemu.
• Materiał o sprawdzonej jakości: kanał wykonany z tworzywa odpornego na uderzenia i starzenie, gwarantującego długotrwałe użytkowanie w typowych warunkach pracy rozdzielnicy.

Zgodność z Normami

Kanał grzebieniowy Tehalit BA760060BL posiada międzynarodowe dopuszczenia UL94, potwierdzające klasy palności V1 oraz V0. Spełnia tym samym wymagania norm bezpieczeństwa pożarowego stosowane w instalacjach elektrycznych. Produkt oznaczony znakiem CE i zgodny z europejskimi standardami dla akcesoriów instalacyjnych.

Zastosowanie

Kanał grzebieniowy Tehalit BA760060BL znajduje zastosowanie w instalacjach sterowniczych i rozdzielczych, gdzie niezbędne jest uporządkowane prowadzenie przewodów przy zachowaniu wysokiego poziomu bezpieczeństwa pożarowego.

• Prowadzenie przewodów sygnałowych i sterowniczych w szafach sterowniczych maszyn i linii produkcyjnych.
• Organizacja tras kablowych w rozdzielnicach niskiego napięcia w budynkach mieszkalnych, biurowych i przemysłowych.
• Wykorzystanie w systemach automatyki budynkowej (BMS) do oddzielenia obwodów sterujących od zasilających.
• Modernizacja istniejących instalacji – łatwe łączenie z systemem VK bez konieczności wymiany całej infrastruktury kanałowej.

Wskazówki Montażowe

Montaż kanału grzebieniowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Kanał montuje się w systemie VK zgodnie z instrukcją producenta, z zachowaniem minimalnych odstępów od elementów przewodzących. Przekroje przewodów dobierać zgodnie z obowiązującymi normami oraz obciążalnością prądową. Producent nie podaje momentu dokręcania – przy montażu mechanicznym stosować standardowe zasady dla łączeń tworzyw sztucznych (dokręcać z wyczuciem).

FAQ

• Czy kanał jest wyposażony w osłonę lub pokrywę? Kanał grzebieniowy Tehalit BA760060BL to sam element bazowy – pokrywy oraz zaślepki należy dobrać z oferty systemu VK osobno, w zależności od potrzeb instalacji.
• Jaką klasę palności ma ten kanał? Kanał posiada dopuszczenia UL94 z klasami palności V1 oraz V0, co oznacza, że materiał wykazuje bardzo wysoką odporność na zapłon i samogasnące właściwości.
• Czy kanał nadaje się do montażu w rozdzielnicach zewnętrznych (naściennych)? Tak, pod warunkiem że rozdzielnica zapewnia odpowiednie warunki środowiskowe (np. stopień ochrony IP dostosowany do lokalizacji). Sam kanał jest przeznaczony do użytku wewnątrz obudów rozdzielnic.
