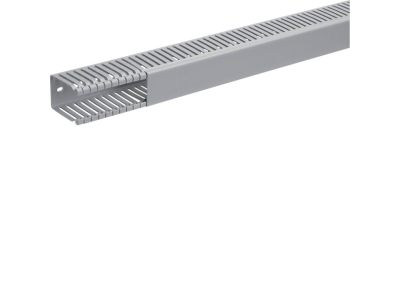

Kanał grzebieniowy 60x40, szary, Tehalit.BA6 | BA66004007030B Hager

Opis i Kluczowe Cechy

Kanał grzebieniowy serii Tehalit.BA6 o wymiarach 60x40 mm to profesjonalne rozwiązanie dedykowane do systemów prowadzenia przewodów w szafach sterowniczych oraz rozdzielnicach elektrycznych. Produkt charakteryzuje się wysoką precyzją wykonania, co ułatwia organizację skomplikowanych wiązek kablowych. Szerokość kanału wynosząca 40 mm oraz wysokość 60 mm pozwalają na optymalne wykorzystanie przestrzeni montażowej przy zachowaniu odpowiedniego promienia gięcia przewodów. Wykonanie z wysokiej jakości polichlorku winylu (PCV) gwarantuje odporność na uszkodzenia mechaniczne oraz stabilność termiczną w szerokim zakresie temperatur pracy.

• System grzebieniowy: Specjalnie zaprojektowane wyłamywane zęby umożliwiają łatwe wyprowadzanie przewodów na dowolnej wysokości kanału bez ryzyka uszkodzenia izolacji.
• Stabilność konstrukcji: Sztywna podstawa kanału zapewnia pewne przyleganie do powierzchni montażowej, co jest kluczowe w aplikacjach narażonych na wibracje.
• Estetyka i kolorystyka: Standardowy szary kolor (zbliżony do RAL 7030) doskonale komponuje się z typową aparaturą modułową i przemysłową.
• Perforacja dna: Fabryczne otwory montażowe w dnie kanału znacząco przyspieszają proces instalacji na płytach montażowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektroinstalacyjnej. Kanał spełnia wymagania normy EN 50085, co potwierdza jego przydatność do bezpiecznego układania przewodów w instalacjach elektrycznych. Materiał PCV użyty do produkcji posiada właściwości samogasnące, co jest kluczowym aspektem ochrony przeciwpożarowej wewnątrz rozdzielnic. Produkt posiada certyfikację CE, co dopuszcza go do obrotu i stosowania na rynku europejskim w najbardziej wymagających projektach przemysłowych.

Zastosowanie

Kanał grzebieniowy Tehalit.BA6 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest najwyższa kultura techniczna montażu. Jest niezastąpiony w budowie szaf sterowniczych automatyki przemysłowej, rozdzielnic niskiego napięcia oraz pulpitów operatorskich. Dzięki swojej konstrukcji idealnie nadaje się do separacji obwodów siłowych od sterowniczych, co minimalizuje ryzyko wystąpienia zakłóceń elektromagnetycznych. Profesjonaliści doceniają go za możliwość szybkiej rekonfiguracji okablowania w przypadku modernizacji systemów sterowania.

Wskazówki Montażowe

Podczas montażu kanału grzebieniowego zaleca się stosowanie dedykowanych nitów rozporowych lub wkrętów z łbem płaskim, aby uniknąć uszkodzenia izolacji przewodów przez wystające elementy złączne. Przed przystąpieniem do układania kabli należy upewnić się, że kanał jest stabilnie przytwierdzony do płyty montażowej. Wyłamywanie zębów grzebienia powinno odbywać się w miejscach fabrycznych nacięć, co zapewnia gładkie krawędzie i zapobiega skaleczeniom instalatora oraz przecięciu powłoki kabla. Zaleca się wypełnienie kanału maksymalnie w 60-70%, aby zapewnić odpowiednią cyrkulację powietrza i uniknąć przegrzewania się wiązek przewodów.

FAQ

• Czy kanał posiada pokrywę w zestawie? Tak, kanały grzebieniowe serii Tehalit.BA6 są dostarczane wraz z dopasowaną pokrywą, która pewnie zatrzaskuje się na grzebieniu, zabezpieczając przewody przed wypadnięciem.
• Czy materiał jest bezhalogenowy? Standardowa seria BA6 wykonana jest z PCV. W przypadku wymogów dotyczących materiałów bezhalogenowych należy sprawdzić dedykowane serie producenta Hager.
• Jakie są wymiary otworów montażowych? Perforacja dna jest wykonana zgodnie ze standardem przemysłowym, co umożliwia montaż na większości płyt montażowych bez konieczności dodatkowego wiercenia w kanale.
