Kanał grzebieniowy 60x40, PVC, szary kamienny, 7030 LK4 N 60040 (2m) | 6178205 Obo Bettermann

Opis i Kluczowe Cechy

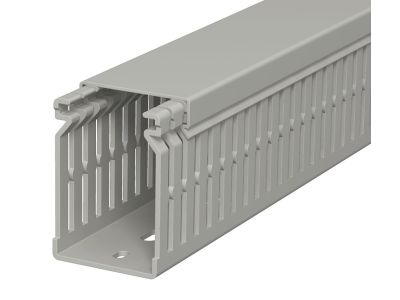

Kanał grzebieniowy LK4 N 60040 o wymiarach znamionowych 60x40 mm to profesjonalne rozwiązanie od renomowanego producenta Obo Bettermann, zaprojektowane z myślą o precyzyjnym i bezpiecznym prowadzeniu przewodów wewnątrz szaf sterowniczych oraz rozdzielnic elektrycznych. Wykonanie z wysokiej jakości polichlorku winylu (PVC) w kolorze szarym kamiennym (RAL 7030) gwarantuje nie tylko estetyczny wygląd instalacji, ale przede wszystkim wysoką odporność mechaniczną i trwałość dielektryczną. Konstrukcja kanału obejmuje perforację dna, która umożliwia szybki montaż na podłożu, oraz precyzyjnie wyprofilowane wyłamania boczne (grzebienie), które pozwalają na łatwe wyprowadzanie przewodów w dowolnym miejscu bez ryzyka uszkodzenia izolacji.

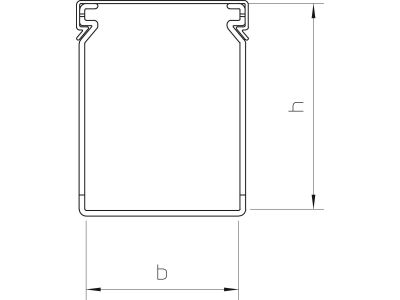

• Wymiary wewnętrzne: Konstrukcja kanału została zaprojektowana tak, aby wymiary znamionowe 60x40 mm odpowiadały rzeczywistej przestrzeni wewnętrznej, co ułatwia obliczenia wypełnienia kablowego.
• System zamykania: W zestawie znajduje się dopasowana pokrywa, która pewnie zatrzaskuje się na kanale, chroniąc okablowanie przed kurzem i przypadkowym wypadnięciem.
• Materiał PVC: Zastosowane tworzywo charakteryzuje się właściwościami samogasnącymi, co podnosi poziom bezpieczeństwa przeciwpożarowego wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi dotyczącymi systemów kanałów elektroinstalacyjnych. Materiał PCW użyty do produkcji kanału LK4 N 60040 spełnia wymagania w zakresie odporności na rozprzestrzenianie płomienia. Precyzyjna perforacja dna jest zgodna ze standardami montażowymi, co pozwala na pełną kompatybilność z akcesoriami montażowymi i systemami szynowymi stosowanymi w nowoczesnej prefabrykacji szaf.

Zastosowanie

Kanał grzebieniowy Obo Bettermann znajduje szerokie zastosowanie w sektorze automatyki przemysłowej oraz elektroenergetyki. Jest niezastąpiony przy budowie rozdzielnic niskiego napięcia, szaf sterowniczych PLC oraz pulpitów operatorskich. Dzięki szerokości 40 mm i wysokości 60 mm, kanał ten idealnie nadaje się do porządkowania wiązek przewodów sterowniczych o przekrojach od 0,5 mm² do 2,5 mm², a także kabli zasilających o większych średnicach. Pozwala na zachowanie przejrzystości instalacji, co znacząco skraca czas późniejszych prac serwisowych i diagnostycznych.

Wskazówki Montażowe

Montaż kanału LK4 N 60040 jest intuicyjny i wydajny. Perforacja dna umożliwia bezpośrednie przykręcenie kanału do płyty montażowej lub zamocowanie go za pomocą nitów rozprężnych. Podczas instalacji zaleca się:

• Wykorzystanie dedykowanych narzędzi do cięcia PVC, aby uzyskać gładkie krawędzie i uniknąć pęknięć materiału.
• Wyłamywanie bocznych wypustek w miejscach planowanego odejścia przewodów – konstrukcja pozwala na ich usunięcie bez użycia specjalistycznych narzędzi, zachowując gładką powierzchnię krawędzi.
• Zachowanie odpowiedniego odstępu między kanałami, aby umożliwić swobodną cyrkulację powietrza i chłodzenie aparatury modułowej.
• Prawidłowe zatrzaśnięcie pokrywy po ułożeniu wszystkich przewodów, co gwarantuje sztywność całej konstrukcji.

FAQ

• Czy kanał jest dostarczany z pokrywą? Tak, każdy odcinek 2-metrowy kanału grzebieniowego LK4 N 60040 jest dostarczany w komplecie z dopasowaną pokrywą.
• Jaki jest kolor kanału według palety RAL? Kanał wykonany jest w kolorze szarym kamiennym, co odpowiada numerowi RAL 7030.
• Czy wymiary 60x40 to wymiary zewnętrzne? Producent wskazuje, że wymiary znamionowe odpowiadają wymiarom wewnętrznym kanału, co jest kluczowe przy planowaniu objętości wiązek kablowych.
• W jakich odcinkach sprzedawany jest produkt? Standardowa długość handlowa jednego elementu to 2 metry bieżące.
