Kanał grzebieniowy 40x80 szary, Lina 25 | 636008 Legrand

Opis i Kluczowe Cechy

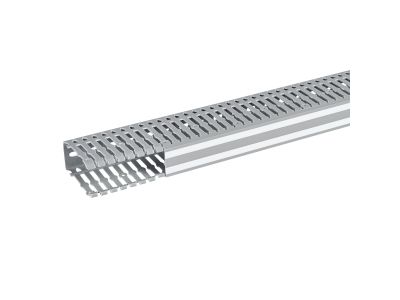

Kanał grzebieniowy Lina 25 o wymiarach 40 x 80 mm w kolorze szarym RAL 7030 to uniwersalny system prowadzenia przewodów wykonany z izolacyjnego PVC. Przekrój użyteczny 2717 mm² zapewnia wystarczającą przestrzeń dla wiązek kablowych, a perforacja co 12,5 mm umożliwia elastyczne wyprowadzanie przewodów na dowolnej długości. Pokrywa zdejmowana bez użycia narzędzi przyspiesza prace instalacyjne i ułatwia późniejsze modyfikacje. Białe paski na pokrywie pozwalają na czytelne opisanie obwodów.

• Wymiary 40 x 80 mm i długość 2 m: kompaktowy, a zarazem pojemny profil – idealny do uporządkowania przewodów w standardowych rozdzielnicach i szafach sterowniczych.
• Perforacja co 12,5 mm: ułatwia wyprowadzanie przewodów w dowolnym miejscu bez konieczności wiercenia dodatkowych otworów.
• Przekrój użyteczny 2717 mm²: duża pojemność dla wiązek kablowych przy zachowaniu niewielkiej szerokości – efektywne wykorzystanie przestrzeni montażowej.
• Pokrywa zdejmowana bez narzędzi: szybki dostęp do przewodów podczas instalacji, przeglądów i rozbudowy – oszczędność czasu.
• Białe paski na pokrywie do opisu: umożliwiają trwałe oznakowanie obwodów, co zwiększa bezpieczeństwo i ułatwia późniejszą identyfikację.

Zgodność z Normami

Kanał grzebieniowy Lina 25 spełnia wymagania normy PN-EN 50085-2-3 dotyczącej systemów kanałów kablowych. Posiada certyfikat CE. Materiał PVC charakteryzuje się właściwościami izolacyjnymi i odpornością na warunki pracy w zakresie temperatur od -5°C do +60°C.

Zastosowanie

Kanał grzebieniowy Lina 25 przeznaczony jest do prowadzenia przewodów elektrycznych i sygnalizacyjnych w instalacjach wewnątrz budynków. Sprawdza się w miejscach wymagających estetycznego i uporządkowanego układu kabli.

• W rozdzielnicach elektrycznych do prowadzenia przewodów od aparatury modułowej.
• W szafach sterowniczych i pulpitach operatorskich do porządkowania wiązek kablowych.
• W instalacjach automatyki budynkowej do prowadzenia przewodów sterujących i komunikacyjnych.
• W centrach teleinformatycznych i serwerowniach do prowadzenia okablowania poziomego.

Wskazówki Montażowe

Montaż kanału powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Kanał mocuje się na płaszczyznach pionowych i poziomych za pomocą odpowiednich uchwytów lub klipsów (w zestawie nie są dołączone). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Przewody układać z zachowaniem dopuszczalnych promieni gięcia i przekrojów. Pokrywę zakładać po zakończeniu instalacji.

FAQ

• Czy kanał można montować na zewnątrz? Kanał Lina 25 przeznaczony jest do pracy wewnątrz pomieszczeń w temperaturze od -5°C do +60°C. Nie określono stopnia ochrony IP, dlatego nie zaleca się stosowania na zewnątrz bez dodatkowego zabezpieczenia.
• Jak zdjąć pokrywę bez narzędzi? Pokrywa jest wciskana na zatrzaski – należy delikatnie wcisnąć boki pokrywy wzdłuż kanału, a następnie unieść. Nie wymaga użycia śrubokręta ani innych narzędzi.
• Jaki jest kolor i oznaczenie? Kanał dostępny jest w kolorze szarym RAL 7030. Na pokrywie znajdują się białe pola przeznaczone do pisania (np. markerem lub długopisem) – ułatwia to oznakowanie obwodów.
