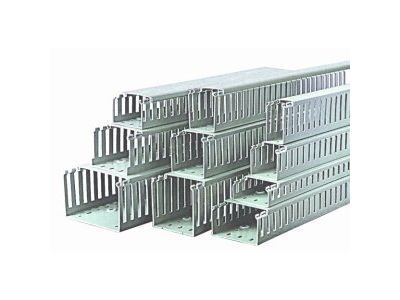

Kanał grzebieniowy, 40x60 (szer/wys), perforacja boczna T (szczelina 4mm), typ B B 40x60 T (2m) | 003911038 Eti

Alternatywny kod produktu: B 40x60 T (2m)

Opis i Kluczowe Cechy

Kanał grzebieniowy o wymiarach 40x60 mm (szerokość x wysokość) z perforacją boczną typu T (szczelina 4 mm), typ B, długość 2 m (symbol 003911038). Przeznaczony do estetycznego i bezpiecznego prowadzenia przewodów w rozdzielnicach elektrycznych oraz szafach sterowniczych. Perforacja boczna ułatwia wyprowadzenie odgałęzień i szybki montaż przewodów, a kompaktowe wymiary pozwalają na efektywne zagospodarowanie przestrzeni wewnątrz obudowy.

• Wymiary 40x60 mm: Optymalna przestrzeń dla wiązek przewodów o średnim przekroju, umożliwiająca ich uporządkowanie bez zbędnego zajmowania miejsca.
• Perforacja boczna T (szczelina 4 mm): Ułatwia szybkie i precyzyjne wyprowadzenie przewodów na zewnątrz kanału, redukując czas instalacji.
• Typ B: Konstrukcja przystosowana do typowych rozwiązań montażowych w rozdzielnicach – zgodna z branżowymi standardami wymiarowymi.
• Długość 2 m: Wygodna do cięcia na wymiar, minimalizuje liczbę łączeń na dłuższych odcinkach tras kablowych.
• Uniwersalne zastosowanie: Sprawdza się w instalacjach niskiego napięcia, sterowniczych, automatyki budynkowej oraz systemach zasilania.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących kanałów instalacyjnych stosowanych w elektrotechnice. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami. Jako standardowy element wyposażenia rozdzielnic jest produkowany zgodnie z dobrą praktyką inżynierską.

Zastosowanie

Kanał grzebieniowy znajduje zastosowanie wszędzie tam, gdzie konieczne jest uporządkowane prowadzenie przewodów w obrębie rozdzielnic, szaf sterowniczych i puszek rozgałęźnych. Perforacja boczna umożliwia łatwe wyprowadzanie odgałęzień bez potrzeby wiercenia dodatkowych otworów.

• Prowadzenie przewodów zasilających i sterowniczych w rozdzielnicach głównych i podrozdzielnicach.
• Organizacja tras kablowych w szafach automatyki przemysłowej i sterowników PLC.
• Instalacja w puszkach rozgałęźnych, gdzie wymagane jest wyprowadzenie wielu odbiorników.
• Modernizacja istniejących rozdzielnic – łatwe dodawanie nowych obwodów bez naruszania istniejącej wiązki przewodów.

Wskazówki Montażowe

Montaż kanału grzebieniowego powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Kanał można przycinać na wymiar przy użyciu piłki do metalu lub nożyc do tworzyw sztucznych. Mocowanie do podłoża (np. płyta montażowa rozdzielnicy) zaleca się za pomocą wkrętów lub nitów w odstępach co 30–50 cm, zgodnie z dokumentacją producenta. Przed włożeniem przewodów należy upewnić się, że kanał jest stabilnie zamocowany, a krawędzie po cięciu zostały wygładzone (np. pilnikiem), aby nie uszkodzić izolacji przewodów.

FAQ

• Jaki jest materiał wykonania kanału? Producent nie podaje szczegółowych danych o materiale, jednak standardowo kanały grzebieniowe wykonywane są z niepalnego PVC lub poliamidu. W razie wątpliwości sprawdź etykietę na opakowaniu lub skontaktuj się z producentem.
• Czy perforacja boczna pozwala na wyprowadzenie przewodów 5x2,5 mm²? Szczelina perforacji wynosi 4 mm, co umożliwia wyprowadzenie pojedynczych przewodów o średnicy do ok. 3,5 mm (w zależności od izolacji). Dla grubszych wiązek zalecamy wykonanie nacięcia krawędzi kanału.
• Czy kanał można montować w pozycji poziomej? Tak, konstrukcja typu B pozwala na montaż zarówno w pionie, jak i w poziomie. Należy jedynie zadbać o odpowiednie podparcie (co 30–50 cm) oraz zachowanie kierunku otwarcia wieka (jeśli występuje) – w przypadku tego modelu brak informacji o wieku, standardowo jest to kanał otwarty z perforacją boczną.
