Kanał grzebieniowy 40x100 szary, Lina 25 (2m) | 636009 Legrand

Opis i Kluczowe Cechy

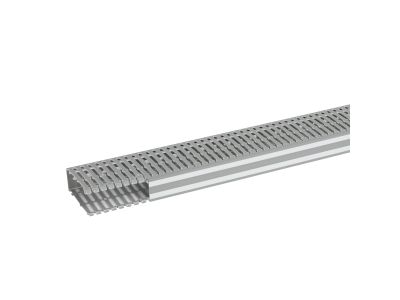

Kanał grzebieniowy Lina 25 (symbol 636009) o wymiarach 40 x 100 mm i długości 2 m w kolorze szarym RAL 7030 to wydajny system prowadzenia przewodów wykonany z materiału izolacyjnego PVC. Dzięki przekrojowi użytecznemu 3354 mm² umożliwia bezpieczne i uporządkowane poprowadzenie wielu kabli w instalacjach elektrycznych, a perforacja co 12,5 mm pozwala na elastyczne wyprowadzanie odgałęzień.

• Wymiary 40 x 100 mm (szer. x wys.): Duży przekrój użyteczny (3354 mm²) pozwala na prowadzenie znacznej liczby przewodów bez ryzyka przeciążenia termicznego.
• Perforacja co 12,5 mm: Umożliwia wyprowadzanie kabli w dowolnym miejscu kanału, co przyspiesza i ułatwia instalację oraz modyfikacje okablowania.
• Kolor szary RAL 7030: Neutralny, uniwersalny wygląd dopasowany do standardowych rozdzielnic i pomieszczeń technicznych.
• Pokrywa z białymi paskami do opisu: Pozwala na czytelne oznaczenie obwodów bez konieczności stosowania dodatkowych etykiet – upraszcza identyfikację w przyszłych pracach serwisowych.
• Materiał PVC: Izolacyjny, odporny na uderzenia i działanie temperatury w zakresie -5°C do +60°C (transport i magazynowanie do -25°C).

Zgodność z Normami

Produkt spełnia wymagania normy PN-EN 50085-2-3 (systemy kanałów kablowych do instalacji elektrycznych) i posiada certyfikat CE.

Zastosowanie

Kanał grzebieniowy Lina 25 przeznaczony jest do prowadzenia przewodów elektrycznych w instalacjach niskiego napięcia. Znajduje zastosowanie w:

• Rozdzielnicach elektrycznych – do uporządkowanego prowadzenia kabli między aparaturą modułową.
• Instalacjach przemysłowych – na płaszczyznach pionowych i poziomych w szafach sterowniczych.
• Systemach zarządzania kablami w budynkach użyteczności publicznej – estetyczne ukrycie przewodów.
• Pomieszczeniach technicznych, serwerowniach i magazynach – jako element organizacji okablowania.

Wskazówki Montażowe

Montaż kanału powinien być wykonywany przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obszarze instalacji. Kanał można mocować na płaszczyznach pionowych i poziomych za pomocą odpowiednich uchwytów (np. wkrętów, kołków). Do przycięcia na wymiar zaleca się użycie piły o drobnych zębach. Pokrywę zakłada się ręcznie, bez potrzeby stosowania narzędzi. Przekrój przewodów należy dobrać do obciążenia prądowego instalacji. Moment dokręcania łączników – zgodnie z dokumentacją producenta.

FAQ

• Czy kanał jest dostarczany z pokrywą? Tak, kanał Lina 25 jest dostarczany z pokrywą wyposażoną w białe paski umożliwiające opisanie obwodów.
• Jaki jest stopień ochrony (IP) kanału? Produkt nie ma przypisanego stopnia IP – przeznaczony jest do montażu wewnątrz suchych pomieszczeń. Ochrona przed dotykiem zapewniona jest przez zamkniętą pokrywę.
• Czy kanał można montować w niskich temperaturach? Minimalna temperatura transportu i magazynowania wynosi -25°C, natomiast temperatura pracy to -5°C do +60°C. Montaż w temperaturach poniżej -5°C może wymagać aklimatyzacji materiału.
