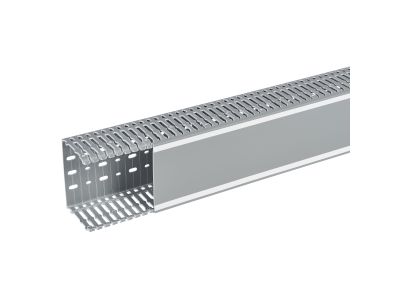

Kanał grzebieniowy 120x80 szary, Lina 25 (2m) | 636025 Legrand

Opis i Kluczowe Cechy

Kanał grzebieniowy Lina 25 o symbolu 636025 w kolorze szarym to uniwersalny system do prowadzenia przewodów w instalacjach elektrycznych. Wykonany z trwałego PVC, oferuje przekrój użyteczny 8729 mm², co pozwala na pomieszczenie dużej liczby kabli przy zachowaniu odpowiedniego wypełnienia. Perforacja co 12,5 mm ułatwia wyprowadzanie przewodów w dowolnym miejscu, a zdejmowana bez narzędzi pokrywa z białymi paskami do opisu usprawnia identyfikację obwodów.

• Wymiary 120 x 80 mm (dł. 2 m): przestronna, prostokątna konstrukcja umożliwia prowadzenie grubych wiązek przewodów bez ryzyka nadmiernego upakowania.
• Przekrój użyteczny 8729 mm²: wysoka pojemność – pozwala na instalację 30–50% przewodów więcej niż w standardowych kanałach o podobnych gabarytach (w zależności od średnic kabli).
• Perforacja co 12,5 mm: precyzyjne otwory umożliwiające wyprowadzanie przewodów w dowolnym punkcie kanału bez konieczności wiercenia dodatkowych otworów.
• Pokrywa z paskami do opisu: białe pola na pokrywie ułatwiają czytelne oznakowanie obwodów – oszczędność czasu podczas konserwacji i modernizacji instalacji.
• Materiał izolacyjny PVC: odporność na temperatury od -5°C do +60°C oraz wytrzymałość mechaniczna zapewniająca długoletnią pracę w standardowych warunkach przemysłowych i budynkowych.

Zgodność z Normami

Kanał grzebieniowy Lina 25 spełnia wymagania normy PN-EN 50085-2-3 dotyczącej systemów kanałów kablowych i profili instalacyjnych przeznaczonych do montażu naściennego oraz w szafach rozdzielczych. Produkt posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Kanał grzebieniowy 120x80 mm szary znajduje szerokie zastosowanie w instalacjach elektrycznych niskiego napięcia, zarówno w obiektach przemysłowych, jak i komercyjnych. Dzięki dużej pojemności i elastyczności montażu sprawdza się wszędzie tam, gdzie potrzebne jest bezpieczne i uporządkowane prowadzenie przewodów.

• Prowadzenie przewodów sterowniczych, sygnałowych i zasilających w szafach rozdzielczych i sterowniczych.
• Organizacja okablowania w systemach automatyki budynkowej (BMS, HVAC, oświetlenie).
• Trasy kablowe w halach produkcyjnych, magazynach oraz w pomieszczeniach technicznych.
• Tworzenie estetycznych instalacji widocznych (na ścianach, sufitach) z możliwością szybkiego dostępu do przewodów.

Wskazówki Montażowe

Montaż kanału grzebieniowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie oraz upewnić się, że kanał nie będzie narażony na obciążenia przekraczające jego wytrzymałość mechaniczną. Kanał mocuje się do podłoża za pomocą wkrętów lub kołków rozporowych (niezałączonych) w otworach montażowych dostępnych po zdjęciu pokrywy. Pokrywę zdejmuje się bez narzędzi – wystarczy delikatnie odchylić boczne zaczepy. Przekrój poprzeczny kabli należy dobrać zgodnie z normami PN-HD 60364 oraz z uwzględnieniem maksymalnego stopnia wypełnienia kanału (zwykle do 40–50% przekroju użytecznego).

FAQ

• Czy kanał jest dostępny w innym kolorze? Oprócz koloru szarego, kanały Lina 25 oferowane są także w wersji niebieskiej (RAL 2525). W obu wariantach pokrywa wyposażona jest w białe paski do opisu.
• Jak zdejmuje się pokrywę? Czy potrzebne są narzędzia? Nie, pokrywa jest na zatrzaski – można ją zdjąć ręcznie bez użycia narzędzi. To przyspiesza prace instalacyjne i serwisowe.
• Jaka jest odporność termiczna kanału? Kanał pracuje w zakresie temperatur od -5°C do +60°C. Należy unikać instalacji w miejscach o stałej temperaturze przekraczającej te wartości (np. bezpośrednie sąsiedztwo źródeł ciepła).
