Kanał grzebieniowy 100x80, szary, Tehalit.BA7A | BA7A100080 Hager

Opis i Kluczowe Cechy

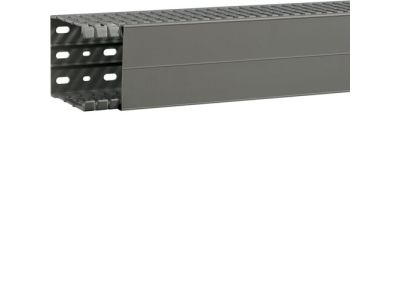

Kanał grzebieniowy Tehalit.BA7A o wymiarach 100x80 mm to profesjonalne rozwiązanie marki HAGER, zaprojektowane z myślą o uporządkowanym i bezpiecznym prowadzeniu przewodów wewnątrz szaf sterowniczych oraz rozdzielnic elektrycznych. Produkt charakteryzuje się wysoką stabilnością mechaniczną, co jest kluczowe przy dużym zagęszczeniu okablowania. Szerokość 80 mm oraz wysokość 100 mm pozwalają na swobodne ułożenie wiązek o znacznych przekrojach, zapewniając jednocześnie optymalną cyrkulację powietrza wokół przewodów.

• Zintegrowane łączniki: Innowacyjny system łączenia pozwala na szybkie i precyzyjne zestawianie kolejnych odcinków kanału bez konieczności stosowania dodatkowych akcesoriów montażowych.
• Stabilne klamry trzymające: Specjalnie zaprojektowane klamry zapobiegają wypadaniu przewodów podczas montażu, co znacząco przyspiesza prace instalacyjne, szczególnie w pionowych sekcjach szaf.
• Precyzyjne wyłamania: Grzebienie posiadają fabryczne nacięcia u podstawy, co umożliwia łatwe i czyste wyłamywanie poszczególnych żeberek bez użycia specjalistycznych narzędzi, zachowując gładkie krawędzie chroniące izolację kabli.
• Materiał: Wykonany z wysokiej jakości tworzywa PVC w kolorze szarym, odpornego na starzenie i uszkodzenia mechaniczne.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektroinstalacyjnej. Kanał grzebieniowy Tehalit.BA7A spełnia wymagania normy EN 50085, co gwarantuje odpowiednie parametry w zakresie odporności na rozprzestrzenianie płomienia oraz wytrzymałości dielektrycznej. Posiada certyfikację potwierdzającą bezpieczeństwo stosowania w instalacjach niskiego napięcia, co jest niezbędne przy odbiorach technicznych obiektów przemysłowych i usługowych.

Zastosowanie

Kanał grzebieniowy HAGER znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest najwyższa kultura techniczna montażu oraz niezawodność instalacji. Idealnie sprawdza się w:

• Szafach sterowniczych i automatyki: Do separacji obwodów sterowniczych od siłowych.
• Halach produkcyjnych: Jako element systemów prowadzenia tras kablowych w trudnych warunkach przemysłowych.
• Budynkach usługowych i biurowych: W głównych rozdzielniach elektrycznych zapewniając przejrzystość połączeń.
• Garażach i piwnicach: Gdzie wymagana jest trwała i estetyczna osłona przewodów elektrycznych.

Wskazówki Montażowe

Montaż kanału Tehalit.BA7A jest intuicyjny, jednak dla zachowania pełnej funkcjonalności zaleca się przestrzeganie poniższych wytycznych:

• Mocowanie do podłoża: Kanał posiada fabryczne otwory montażowe w dnie, co umożliwia szybkie przykręcenie do płyty montażowej lub profilu nośnego za pomocą nitów rozprężnych lub wkrętów.
• Zarządzanie przewodami: Zaleca się wypełnienie kanału do maksymalnie 70% jego objętości, aby zapewnić odpowiednie odprowadzanie ciepła z pracujących przewodów.
• Wyłamywanie żeberek: W celu wyprowadzenia przewodów na zewnątrz, należy wyłamać żebierko w miejscu nacięcia, co gwarantuje brak ostrych krawędzi mogących uszkodzić izolację (tzw. krawędzie bezpieczne).
• Łączenie odcinków: Dzięki zintegrowanym łącznikom, kolejne moduły należy docisnąć do siebie aż do momentu zablokowania zatrzasku, co zapewnia ciągłość trasy i stabilność konstrukcji.

FAQ

1. Czy kanał posiada pokrywę w zestawie?
Tak, kanały grzebieniowe serii Tehalit dostarczane są wraz z dopasowaną pokrywą, która pewnie zatrzaskuje się na grzebieniach, chroniąc przewody przed kurzem i przypadkowym dotykiem.

2. Czy materiał jest samogasnący?
Tak, tworzywo PVC użyte do produkcji kanału BA7A100080 posiada właściwości samogasnące, co podnosi poziom bezpieczeństwa przeciwpożarowego wewnątrz rozdzielnicy.

3. Czy można stosować ten kanał na zewnątrz budynków?
Produkt jest dedykowany do zastosowań wewnętrznych (IP20). W przypadku montażu zewnętrznego wymagane jest zastosowanie dodatkowych obudów o wyższym stopniu ochrony przed czynnikami atmosferycznymi i promieniowaniem UV.
