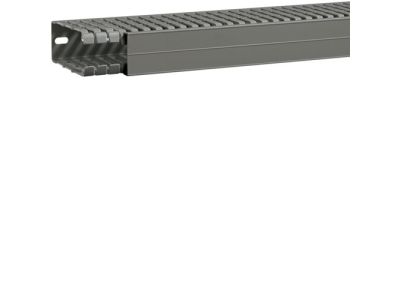

Kanał grzebieniowy 100x40 szary, Tehalit.BA7A | BA7A100040 Hager

Opis i Kluczowe Cechy

Kanał grzebieniowy Tehalit.BA7A o wymiarach 100x40 mm to profesjonalne rozwiązanie marki HAGER, zaprojektowane z myślą o optymalizacji układania przewodów w szafach sterowniczych oraz rozdzielnicach elektrycznych. Produkt charakteryzuje się wysoką sztywnością konstrukcyjną, co pozwala na stabilne prowadzenie wiązek kablowych nawet przy pełnym wypełnieniu kanału. Wykonanie z wysokiej jakości polichlorku winylu (PCV) gwarantuje odporność na uszkodzenia mechaniczne oraz działanie czynników chemicznych występujących w środowisku przemysłowym. Szary kolor (zbliżony do RAL 7030) zapewnia estetyczny i profesjonalny wygląd instalacji, spójny z większością standardowych komponentów automatyki.

• Wymiary 100x40 mm: Szerokość 40 mm oraz wysokość 100 mm pozwalają na segregację dużej liczby przewodów sterowniczych i sygnałowych.
• Precyzyjne wyłamania: Specjalnie zaprojektowane grzebienie umożliwiają łatwe i czyste wyłamywanie szczebli bez użycia specjalistycznych narzędzi, co przyspiesza proces prefabrykacji.
• Stabilność pokrywy: System zatrzaskowy gwarantuje pewne trzymanie pokrywy, zapobiegając jej przypadkowemu wypięciu pod wpływem nacisku przewodów.
• Perforacja dna: Standardowe otwory montażowe w dnie kanału ułatwiają szybkie mocowanie do płyty montażowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Kanał grzebieniowy Tehalit.BA7A spełnia wymagania normy EN 50085, co potwierdza jego przydatność do stosowania w systemach prowadzenia przewodów elektrycznych. Materiał PCV użyty do produkcji jest samogasnący i nierozprzestrzeniający płomienia, co jest kluczowe dla zachowania bezpieczeństwa pożarowego wewnątrz rozdzielnic. Stopień ochrony oraz właściwości dielektryczne materiału zapewniają pełną izolację prowadzonej instalacji.

Zastosowanie

Kanał grzebieniowy HAGER BA7A znajduje szerokie zastosowanie w profesjonalnej elektroinstalacji. Jest niezastąpiony przy budowie szaf sterowniczych, pulpitów operatorskich oraz rozdzielnic niskiego napięcia. Dzięki swojej wysokości (100 mm), idealnie sprawdza się w miejscach, gdzie konieczne jest pionowe lub poziome prowadzenie grubych wiązek kablowych przy zachowaniu minimalnej szerokości zajmowanego miejsca na płycie montażowej. Jest to rozwiązanie dedykowane dla prefabrykatorów rozdzielnic, inżynierów utrzymania ruchu oraz instalatorów systemów automatyki budynkowej.

Wskazówki Montażowe

Montaż kanału Tehalit.BA7A jest intuicyjny i nie wymaga zaawansowanego oprzyrządowania. Zaleca się mocowanie kanału do płyty montażowej za pomocą nitów rozprężnych lub wkrętów, wykorzystując fabryczną perforację dna. Podczas układania przewodów należy pamiętać o zachowaniu odpowiedniego promienia gięcia kabli, aby uniknąć uszkodzeń izolacji. W przypadku konieczności wyprowadzenia przewodów na zewnątrz kanału, należy wyłamać odpowiednią liczbę zębów grzebienia u podstawy, co eliminuje ryzyko powstania ostrych krawędzi mogących przeciąć izolację. Pokrywę należy docisnąć aż do wyraźnego kliknięcia, co potwierdza poprawne zaryglowanie systemu.

FAQ

• Czy kanał jest dostarczany razem z pokrywą? Tak, kanały grzebieniowe serii Tehalit.BA7A są standardowo dostarczane w komplecie z dopasowaną pokrywą.
• Czy materiał PCV jest odporny na wysokie temperatury? Materiał posiada właściwości samogasnące i jest przystosowany do pracy w temperaturach typowych dla wnętrza pracujących rozdzielnic elektrycznych.
• Czy można skracać kanał na dowolną długość? Tak, konstrukcja z PCV pozwala na łatwe przycinanie kanału za pomocą piły do metalu lub specjalnych nożyc do korytek, zachowując czystą linię cięcia.
