Kanał grzebieniowy 100x100, szary, Tehalit.BA7 | BA7100100 Hager

Opis i Kluczowe Cechy

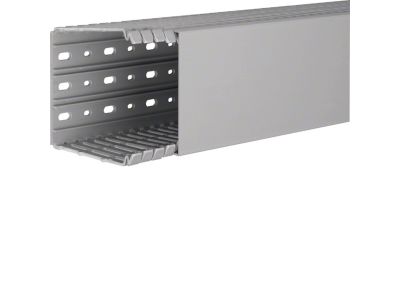

Kanał grzebieniowy Tehalit BA7 o wymiarach 100x100 mm w kolorze szarym to uniwersalne rozwiązanie do prowadzenia przewodów i kabli w instalacjach elektrycznych. Dzięki przemyślanej konstrukcji z poprzecznymi „grzebieniami” zapewnia szybkie i elastyczne mocowanie kabli o różnej średnicy. Produkt przeznaczony jest do montażu naściennego, nasufitowego oraz w systemach podwieszanych.

• Wymiary 100x100 mm: Przekrój o boku 100 mm umożliwia pomieszczenie większej liczby przewodów lub grubych kabli energetycznych, zachowując czytelny i uporządkowany routing.
• Kolor szary (RAL 7035): Uniwersalny odcień neutralny, pasujący do większości pomieszczeń technicznych, serwerowni i rozdzielni.
• Gęste rozmieszczenie grzebieni: Ułatwia precyzyjne układanie i wyprowadzanie kabli pod różnymi kątami, bez konieczności stosowania dodatkowych opasek.
• Materiał termoutwardzalny (PVC/PC – w zależności od serii): Odporność na uderzenia, temperaturę do 60°C oraz na większość substancji chemicznych spotykanych w instalacjach.
• Łatwość łączenia: System złączy i akcesoriów (np. łączników wzdłużnych, narożników) umożliwia tworzenie ciągłych tras kablowych bez konieczności cięcia na wymiar.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących systemów prowadzenia kabli oraz posiada certyfikat CE. Konstrukcja kanału grzebieniowego Tehalit BA7 jest zgodna z powszechnie przyjętymi standardami branżowymi, co gwarantuje bezpieczne użytkowanie w instalacjach niskiego napięcia i teletechnicznych.

Zastosowanie

Kanał grzebieniowy 100x100 sprawdza się wszędzie tam, gdzie wymagane jest uporządkowane i elastyczne prowadzenie kabli – zarówno w nowych instalacjach, jak i przy modernizacji istniejących tras.

• Rozdzielnie elektryczne i szafy sterownicze – do wyprowadzania przewodów z aparatury modułowej.
• Serwerownie i centra danych – do prowadzenia kabli Ethernet, światłowodowych i zasilających.
• Pomieszczenia techniczne (kuchnie, warsztaty, hale produkcyjne) – do zabezpieczenia kabli przed uszkodzeniami mechanicznymi.
• Instalacje inteligentnego budynku – do trasowania przewodów sterujących, czujników i aktuatorów.

Wskazówki Montażowe

Montaż kanału grzebieniowego powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obszarze instalacji. Kanał mocuje się do podłoża za pomocą kołków i wkrętów (zalecany minimalny odstęp mocowań co 50 cm) lub na szynie DIN za pomocą dedykowanych adapterów. Przy łączeniu odcinków stosować oryginalne łączniki Tehalit. Przekrój przewodów wprowadzanych do kanału należy dobrać zgodnie z obciążalnością i przepisami PNE. Po ułożeniu kabli zaleca się zakrycie kanału pokrywą (jeśli stosowana) oraz oznaczenie tras.

FAQ

• Czy kanał jest odporny na ogień? Kanał grzebieniowy Tehalit BA7 wykonany jest z materiału samogasnącego, nie podtrzymującego palenia. Dokładną klasę reakcji na ogień należy sprawdzić w karcie technicznej producenta.
• Jakie maksymalne obciążenie kabli może wytrzymać kanał 100x100? Nośność zależy od sposobu montażu (rozstaw wsporników, rodzaj ściany). Dla standardowych warunków przy rozstawie 50 cm kanał wytrzymuje obciążenie liniowe ok. 50 N/m. W przypadku większych obciążeń zalecane jest stosowanie dodatkowych podpór.
• Czy można ciąć kanał na wymiar? Tak, kanał można łatwo przyciąć na żądaną długość za pomocą piły do metalu lub nożyc do tworzyw. Po cięciu zaleca się usunięcie ostrych krawędzi.
