Kanał elektroinst. - 185x55 mm - aluminium - naturalny - 2000 mm, Optiline 45 | ISM10550 Schneider Electric

Opis i Kluczowe Cechy

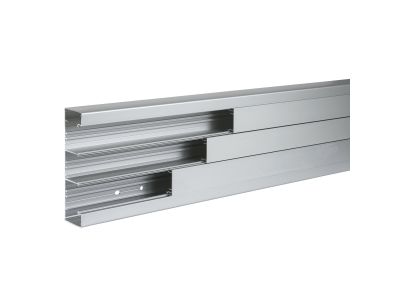

Kanał elektroinstalacyjny 185x55 mm z aluminium (symbol ISM10550, system Optiline 45) w naturalnym wykończeniu to rozwiązanie do estetycznego i bezpiecznego prowadzenia kabli w instalacjach elektrycznych. Długość 2000 mm zapewnia elastyczność w dobieraniu długości torów kablowych. Wysoka wytrzymałość mechaniczna aluminium gwarantuje trwałość nawet w wymagających warunkach przemysłowych.

• Wymiary 185x55 mm: Odpowiednia pojemność na wiązki kabli – pozwala na prowadzenie wielu przewodów o łącznym przekroju do ok. 100 mm².
• Materiał aluminium: Lekki, odporny na korozję i łatwy w obróbce – nie wymaga dodatkowej ochrony antykorozyjnej w suchych środowiskach.
• Długość 2000 mm: Zmniejsza ilość połączeń w instalacji, co minimalizuje ryzyko uszkodzeń mechanicznych w miejscach łączeń.
• System Optiline 45: Kompatybilny z osprzętem systemowym – pokrywy, wtyki i łączniki dostępne w ofercie.
• Naturalny kolor aluminium: Estetyczny wygląd, pasujący do nowoczesnych instalacji i wnętrz przemysłowych.

Zgodność z Normami

Kanał elektroinstalacyjny spełnia wymagania norm europejskich dotyczących instalacji elektrycznych (PN-EN 61386-1) oraz posiada deklarację zgodności CE. Odporny na działanie promieniowania UV w standardowych warunkach wewnętrznych.

Zastosowanie

Kanał elektroinstalacyjny 185x55 mm aluminium to rozwiązanie do prowadzenia kabli w instalacjach wewnętrznych, zarówno w budownictwie mieszkaniowym, jak i przemysłowym.

• Prowadzenie wiązek kabli wzdłuż ścian, sufitów lub pod podłogami.
• Organizacja okablowania w rozdzielnicach, szafach sterowniczych i panelach elektrycznych.
• Instalacje w halach produkcyjnych, warsztatach i magazynach – tam, gdzie wymagana jest trwałość i odporność na uszkodzenia mechaniczne.
• Prowadzenie kabli zasilających i sygnałowych w systemach automatyki przemysłowej.

Wskazówki Montażowe

Montaż kanałów powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem odpowiednich środków ochrony przeciwporażeniowej. Kanał mocować przy pomocy dedykowanych uchwytów (niezamieszczonych w zestawie) w odstępach co ok. 500–1000 mm, zależnie od obciążenia. Przed montażem upewnić się, że podłoże jest równe i wolne od ostrych krawędzi. Podczas cięcia używać narzędzi tnących z ząbkowanym ostrzem, aby uniknąć odprysków. Połączenia kanałów wykonywać za pomocą systemowych łączników, zachowując odpowiednie wykończenie krawędzi.

FAQ

• Czy kanał można stosować na zewnątrz? Naturalne aluminium nie jest odporne na warunki atmosferyczne – zalecane jest stosowanie kanałów w suchych pomieszczeniach wewnętrznych. Do zastosowań zewnętrznych wymagane są kanały z odpowiednią powłoką antykorozyjną (nie objęte tym modelem).
• Jaki jest maksymalny przekrój kabli, który można prowadzić w kanale? Przybliżony maksymalny przekrój kabli to ok. 100 mm², zależny od ilości i grubości przewodów. Dokładne wytyczne znajdują się w dokumentacji systemu Optiline 45.
• Czy kanał jest kompatybilny z innymi systemami prowadzenia kabli? Tak – system Optiline 45 został zaprojektowany z myślą o kompatybilności z osprzętem tego samego producenta. Umożliwia stosowanie pokryw, wtyków i łączników systemowych.
