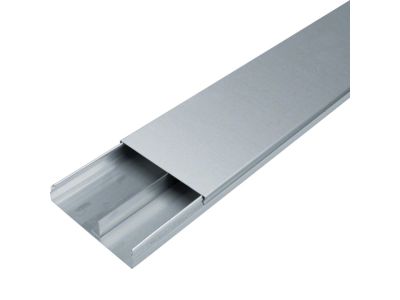

Kanał do wylewki podłogowej 2-komorowy 190x38mm stal, Tehalit.UK | UK190382 Hager

Opis i Kluczowe Cechy

Kanał do wylewki podłogowej 2-komorowy o wymiarach 190x38 mm firmy Tehalit (symbol UK190382) to element wyposażenia podłogowych systemów prowadzenia przewodów. Wykonany ze stali, zapewnia sztywność i trwałość konstrukcji. Dzięki dwóm komorom umożliwia separację obwodów elektrycznych (np. sygnałowych od zasilających) w jednej trasie kablowej, co ułatwia organizację instalacji.

• Wymiary 190x38 mm: Niski profil (38 mm) pozwala na zatopienie kanału w wylewce podłogowej bez znacznego podnoszenia poziomu posadzki, a szerokość 190 mm zapewnia dużą pojemność na przewody.
• Dwie komory: Umożliwiają rozdzielenie obwodów o różnych funkcjach (np. sieć energetyczna i sterownicza), co poprawia bezpieczeństwo i czytelność instalacji.
• Materiał – stal: Odporna na uszkodzenia mechaniczne i stabilna wymiarowo – idealna do zabudowy w posadzkach betonowych lub anhydrytowych.
• System Tehalit: Zgodny z akcesoriami i osprzętem podłogowym tej marki, co gwarantuje kompatybilność i łatwy montaż.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi dla systemów prowadzenia przewodów instalacyjnych. Posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i jakości obowiązujących na rynku Unii Europejskiej.

Zastosowanie

Kanał UK190382 znajduje zastosowanie w instalacjach elektrycznych i niskoprądowych, gdzie przewody muszą być bezpiecznie poprowadzone w posadzce. Szczególnie polecany w budynkach użyteczności publicznej, biurach, obiektach komercyjnych oraz nowoczesnych domach jednorodzinnych.

• Prowadzenie przewodów zasilających i sterowniczych do gniazd podłogowych lub puszek podtynkowych.
• Separacja kabli sieciowych (LAN, telefonicznych) od energetycznych w jednej trasie kablowej.
• Instalacja w posadzkach z wylewką betonową lub anhydrytową – kanał zatapiany w warstwie wykończeniowej.
• Łączenie ciągów kablowych w strefach otwartych biur (open space) bez konieczności prowadzenia listew przypodłogowych.

Wskazówki Montażowe

Montaż kanału powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z projektem instalacji i zaleceniami producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w strefie montażu. Kanał układa się w wylewce przed jej związaniem, na odpowiednio przygotowanym podłożu. Należy zachować minimalne odległości od zbrojenia i innych instalacji. Po ułożeniu przewodów kanał należy przykryć pokrywami i zabezpieczyć przed zalaniem w trakcie dalszych prac budowlanych.

FAQ

• Czy kanał jest odporny na obciążenia użytkowe? Kanał wykonany ze stali jest przeznaczony do zabudowy w wylewce – po związaniu posadzki nie podlega bezpośrednim obciążeniom. Należy go montować w miejscach, gdzie na gotowej posadzce nie będą występować duże naciski punktowe (np. nogi mebli).
• Jaki rodzaj przewodów można w nim prowadzić? Dzięki dwóm komorom można prowadzić przewody elektryczne niskiego napięcia (do 1000 V) oraz przewody sygnałowe (LAN, alarmowe, sterownicze) pod warunkiem zachowania odległości separacyjnych wymaganych normami.
• Czy kanał trzeba uziemić? Stalowy kanał, jako element metalowy, może wymagać uziemienia zgodnie z normą PN-HD 60364 (w zależności od klasy ochronności instalacji). Zalecamy konsultację z projektantem.
