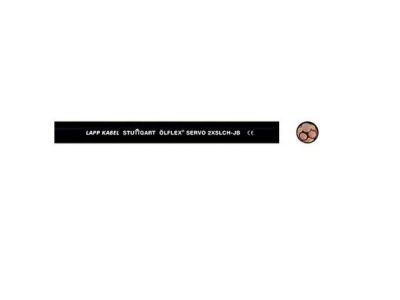

Kable falownikowy OLFLEX SERVO 2XSLCH-JB 3x6+3G1 BĘBEN | 1133517 Lapp Kabel

Opis i Kluczowe Cechy

Kabel falownikowy OLFLEX SERVO 2XSLCH-JB 3x6+3G1 (symbol 1133517) to wysokiej jakości przewód przeznaczony do zasilania i sterowania silników elektrycznych oraz falowników. Konstrukcja 3 żył 6 mm² z żyłą ochronną 1 mm² (3G1) zapewnia odpowiednią moc dla średnich i dużych napędów. Materiał izolacyjny HFFR (bezhalogenowy, nierozprzestrzeniający płomienia) oraz podwójne ekranowanie gwarantują bezpieczeństwo pożarowe, odporność na zakłócenia elektromagnetyczne i długą żywotność w trudnych warunkach.

• Konstrukcja 3x6+3G1: Zapewnia odpowiednie przenoszenie mocy dla średnich napędów, z dodatkową żyłą uziemiającą 1 mm² dla ochrony przeciwporażeniowej.
• HFFR – bezhalogenowy, nierozprzestrzeniający płomienia: Zmniejsza ryzyko pożaru i emisję toksycznych gazów w przypadku zwarcia, spełniając normy przeciwpożarowe UE 305/2011 (CPR).
• Podwójne ekranowanie (folia Al + oplot Cu): Skutecznie tłumi zakłócenia elektromagnetyczne, chroniąc czułe układy sterowania i silniki przed uszkodzeniem.
• Izolacja XLPE o niskiej pojemności: Zapewnia doskonałe właściwości elektryczne, umożliwiając długie trasy transmisji sygnałów.
• Giętka konstrukcja: Umożliwia zastosowanie w instalacjach z ruchomymi elementami (np. ramionami robotów) oraz ułatwia montaż w ciasnych przestrzeniach.

Zgodność z Normami

Kabel spełnia wymagania dyrektywy UE 305/2011 (CPR) w zakresie klasyfikacji ogniowej, posiada oznaczenie CE. Został zaprojektowany zgodnie z normami przemysłowymi dla przewodów falownikowych, w tym z normami dotyczącymi ekranowania i odporności na zakłócenia elektromagnetyczne.

Zastosowanie

Kabel falownikowy OLFLEX SERVO 2XSLCH-JB 3x6+3G1 dedykowany jest do instalacji wymagających niezawodnego zasilania i sterowania silnikami oraz falownikami w środowiskach przemysłowych.

• Łączenie przetworników częstotliwości z silnikami w napędach elektrycznych.
• Instalacje w maszynach przemysłowych pracujących w suchych, wilgotnych lub mokrych środowiskach.
• Zasilanie dużych napędów elektrycznych wymagających wysokiej mocy i odporności na zakłócenia.
• Zastosowania zewnętrzne przy zachowaniu dopuszczalnego zakresu temperatur.
• Układy z ruchomymi elementami, gdzie wymagana jest giętkość przewodu (np. roboty przemysłowe).

Wskazówki Montażowe

Montaż kabla powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całym obwodzie. Dobór odpowiednich końcówek kablowych i osprzętu montażowego musi być zgodny z przekrojami żył. Unikać nadmiernego zginania kabla (minimalny promień gięcia to 10-krotność średnicy zewnętrznej). W miejscach narażonych na zakłócenia elektromagnetyczne zaleca się dokładne uziemienie ekranu. Przewód należy układać z dala od źródeł ciepła i ostrych krawędzi.

FAQ

• Czy kabel nadaje się do stosowania na zewnątrz? Tak, kabel może być stosowany na zewnątrz pod warunkiem przestrzegania dopuszczalnego zakresu temperatur pracy. Należy jednak chronić go przed bezpośrednim działaniem promieni UV i wilgocią powyżej dopuszczalnych wartości.
• Jakie jest maksymalne napięcie znamionowe kabla? Maksymalne napięcie znamionowe wynosi U0/U: 0,6/1 kV, co pozwala na zasilanie dużych napędów elektrycznych.
• Czy kabel posiada ochronę przeciwpożarową? Tak, materiał izolacyjny HFFR jest bezhalogenowy i nierozprzestrzeniający płomienia, co ogranicza ryzyko rozprzestrzeniania ognia i emisję toksycznych gazów.
