Kable czujnikowe SAIL-M12BG-4-5.0U | 9457730500 Weidmuller

Opis i Kluczowe Cechy

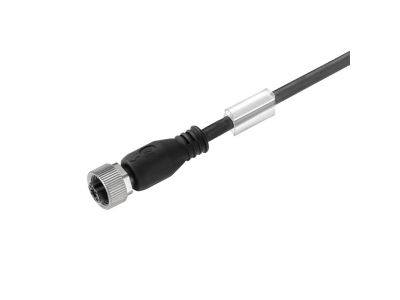

Kabel czujnikowy SAIL-M12BG-4-5.0U (nr kat. 9457730500) to przewód z wtykiem kołowym M12, przeznaczony do szybkiego i bezpiecznego łączenia czujników, aktuatorów oraz innych urządzeń automatyki przemysłowej. Długość 5 metrów zapewnia elastyczność w prowadzeniu instalacji, a 4-biegunowa konfiguracja umożliwia transmisję sygnałów oraz zasilania w standardowych obwodach 3- lub 4-przewodowych. Solidna konstrukcja wtyku gwarantuje niezawodne połączenie w warunkach przemysłowych.

• Złącze M12 (4-biegunowe): Zapewnia kompaktowe i szczelne połączenie z czujnikami oraz przetwornikami, stosowane w automatyce i robotyce.
• Długość 5 metrów: Umożliwia łatwe doprowadzenie sygnału w typowych strefach montażowych bez konieczności stosowania przedłużaczy.
• Konstrukcja przewodu odporna na obciążenia mechaniczne: Zapewnia trwałość w warunkach wibracji i zginania występujących w maszynach.
• Uniwersalny system SAIL: Kompatybilny z gniazdami i rozgałęźnikami w standardzie M12, co ułatwia rozbudowę instalacji.

Zgodność z Normami

Kabel czujnikowy SAIL-M12BG-4-5.0U jest zaprojektowany i produkowany zgodnie z ogólnie przyjętymi normami europejskimi dla przewodów przemysłowych. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. W zależności od wersji kabel może spełniać wymagania norm serii IEC 61076-2 dla złączy M12 oraz DIN VDE 0298 dla przewodów.

Zastosowanie

Kabel czujnikowy SAIL-M12BG-4-5.0U znajduje szerokie zastosowanie w przemyśle, automatyce budynkowej oraz systemach sterowania maszyn. Dzięki 4-biegunowej konfiguracji może być stosowany do przesyłania zarówno sygnałów cyfrowych (np. z czujników zbliżeniowych, fotokomórek), jak i zasilania niewielkich odbiorników (np. włączników krańcowych).

• Podłączanie czujników indukcyjnych, pojemnościowych i optycznych w liniach produkcyjnych.
• Transmisja sygnałów z aktuatorów (np. zaworów proporcjonalnych, siłowników) do sterowników PLC.
• Zasilanie i sygnał w systemach bezpieczeństwa maszyn (np. kurtyny świetlne, przyciski awaryjne).
• Łączenie komponentów w rozdzielaczach i puszkach przyłączeniowych w automatyce budynkowej (np. sterowanie oświetleniem, bramami).

Wskazówki Montażowe

Montaż i podłączanie kabla czujnikowego powinno być wykonywane przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Wtyk M12 należy wsuwać prostopadle do gniazda, dokręcając nakrętkę złączkową ręcznie (bez użycia narzędzi) do wyczuwalnego oporu. Przekrój żył przewodu należy dobrać do obciążenia prądowego i długości trasy - dla sygnałów sterowniczych wystarczają przewody 0,25-0,34 mm², dla zasilania zgodnie z normą. Kabel należy układać w sposób uniemożliwiający jego mechaniczne uszkodzenie (np. w peszlu, na drabinkach kablowych).

FAQ

• Jaką długość ma ten kabel? Długość kabla wynosi 5 metrów (oznaczenie 5.0U w nazwie).
• Czy kabel jest ekranowany? Na podstawie samej nazwy nie można jednoznacznie stwierdzić obecności ekranu. W razie potrzeby stosowania w środowisku o wysokich zakłóceniach EM, należy wybrać wariant z ekranem (oznaczenie S, SH itp.).
• Jaki stopień ochrony zapewnia wtyk M12? Standardowe wtyki M12 bez dodatkowych oznaczeń oferują IP67 (pyłoszczelność i ochrona przed zanurzeniem krótkotrwałym), pod warunkiem prawidłowego dokręcenia nakrętki i zastosowania uszczelki. Dokładną specyfikację należy sprawdzić w karcie katalogowej produktu.
