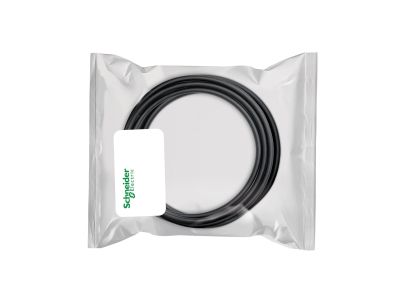

Kabel zasilający silnik BSH 1,5x2 , długość 5m | VW3M5101R50 Schneider Electric

Opis i Kluczowe Cechy

Kabel zasilający silnik BSH (symbol VW3M5101R50) to fabrycznie zmontowany zestaw kabli zasilających o długości 5 m, przeznaczony do łączenia serwomotorów z serwonapędami serii Lexium. Dzięki przekrojom żył 4 x 1,5 mm² oraz 2 x 1 mm² zapewnia bezpieczne i niezawodne zasilanie przy pracy z serwomotorami BSH i BMH o różnych konfiguracjach stojanów.

• Długość kabla 5 m: umożliwia elastyczne prowadzenie instalacji między serwomotorem a serwonapędem w standardowych szafach sterowniczych i na maszynach.
• Przekrój 4 x 1,5 mm² + 2 x 1 mm²: gwarantuje odpowiednią obciążalność prądową dla typowych silników serwo, minimalizując spadki napięcia na długości przewodu.
• Zmontowany zestaw (akcesoria przyłączeniowe): oszczędza czas instalatora – kabel jest gotowy do podłączenia, eliminuje konieczność ręcznego zaciskania końcówek.
• Kompatybilność z serwomotorami BSH i BMH: dopasowany do wariantów o 1, 2 i 3 stosach (stack) o długościach 55, 70, 100 i 140 mm – jedna uniwersalna wersja dla wielu typów silników.
• Zgodność z serwonapędami Lexium 05, Lexium 15, Lexium 32: zapewnia pełne dopasowanie mechaniczne i elektryczne w ekosystemie firmy Schneider Electric.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada oznaczenie CE. Zaprojektowany zgodnie z obowiązującymi standardami dla przewodów i zestawów kablowych stosowanych w przemyśle maszynowym. Praca z serwomotorami wymaga przestrzegania norm dotyczących bezpieczeństwa maszyn (np. EN 60204-1).

Zastosowanie

Kabel zasilający VW3M5101R50 jest dedykowany do instalacji w układach napędowych z serwomotorami BSH i BMH, współpracującymi z serwonapędami Lexium. Stosuje się go w automatyce przemysłowej, robotyce oraz maszynach pakujących, obróbczych i montażowych.

• Łączenie serwomotorów BSH/BMH (1, 2 lub 3 stosy, długość pakietu 55–140 mm) z serwonapędem Lexium (serie 05, 15, 32).
• Zasilanie silników serwo w szafach sterowniczych o ograniczonej przestrzeni – długość 5 m ułatwia prowadzenie tras kablowych.
• Modernizacja i serwis istniejących napędów – bezpośredni zamiennik oryginalnego zestawu kablowego.
• Montaż w aplikacjach wymagających wysokiej niezawodności połączeń przy zmiennych obciążeniach i cyklach pracy.

Wskazówki Montażowe

Montaż kabla może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną serwomotoru i serwonapędu. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie. Kabel należy prowadzić z dala od źródeł ciepła, ostrych krawędzi oraz kabli energetycznych wysokiego napięcia. Do podłączenia użyj odpowiedniego momentu dokręcania zgodnego z instrukcją producenta silnika/napędu. Dobór zabezpieczeń (np. wyłącznik silnikowy) musi być zgodny z danymi znamionowymi silnika serwo.

FAQ

• Do jakich serwomotorów pasuje kabel VW3M5101R50? Kabel jest zgodny z serwomotorami BSH (pakiet 1, 2, 3 stosy o długości 55, 70, 100 i 140 mm) oraz BMH (pakiet 1, 2, 3 stosy o długości 70, 100, 140 mm). Pełna lista znajduje się w danych katalogowych.
• Jaka jest długość i przekrój przewodu? Długość kabla wynosi 5 m. Żyły: 4 przewody o przekroju 1,5 mm² (zasilanie silnika) oraz 2 przewody o przekroju 1 mm² (np. czujniki/tacho).
• Czy kabel jest gotowy do podłączenia (wtyczki/końcówki)? Tak, jest to zmontowany zestaw kabli zasilających – fabrycznie zakończony, przeznaczony do bezpośredniego montażu między serwomotorem a serwonapędem. Nie wymaga przycinania ani zaciskania końcówek.
