Kabel teleinformatyczny TP Cord RJ45/RJ45 0.3 m | 6XV1870-3QE30 Siemens

Alternatywny kod produktu: 6XV18703QE30

Opis i Kluczowe Cechy

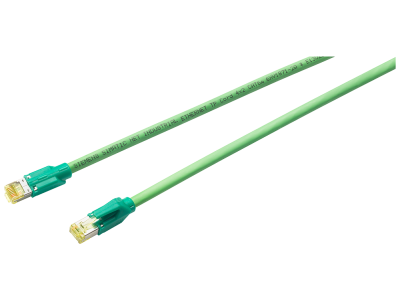

Kabel teleinformatyczny SIMATIC NET TP Cord RJ45/RJ45 o długości 0,3 m (symbol 6XV1870-3QE30) to fabrycznie zakończony patchcord przeznaczony do szybkiej i bezbłędnej instalacji w systemach Industrial Ethernet. Wykonany w kategorii Cat6A z czteroparowym kablem skrętnym (4x2) zapewnia transmisję danych 10/100/1000 Mbps. Odporny na zakłócenia w środowisku przemysłowym, a także silikonowo-wolny – dopuszczony do stosowania w przemyśle motoryzacyjnym (np. linie lakiernicze). Dzięki kolorowym wtykom RJ45 (zielony – kabel prosty, czerwony – skrosowany) użytkownik od razu rozpoznaje typ połączenia.

• Kategoria Cat6A: gwarantuje pasmo do 500 MHz i stabilną transmisję danych w sieciach 1 Gb/s, co jest kluczowe w aplikacjach wymagających niskiego opóźnienia.
• Długość 0,3 m: idealna do połączeń wewnątrz szaf sterowniczych i paneli – eliminuje nadmiar luźnych przewodów, ułatwiając prowadzenie.
• Fabryczne zakończenie wtykami RJ45: skraca czas uruchomienia i eliminuje ryzyko błędów montażowych; kabel jest testowany w zakładzie.
• Wolny od silikonów (silicone-free): bezpieczny dla procesów lakierniczych i powłok w przemyśle motoryzacyjnym – nie powoduje defektów powierzchni.
• Kolorowe oznaczenie wtyków RJ45: zielone wtyki oznaczają kabel prosty (patch), czerwone – skrosowany (crossover) – ułatwia identyfikację podczas montażu.

Zgodność z Normami

Kabel TP Cord spełnia wymagania kategorii Cat6A według TIA/EIA-568 oraz ISO/IEC 11801. Produkt posiada deklarację zgodności CE i jest przeznaczony do stosowania w przemysłowych sieciach Ethernet zgodnych z wytycznymi Siemens SIMATIC NET.

Zastosowanie

Patchcord jest dedykowany do niezawodnego łączenia urządzeń końcowych z infrastrukturą sieciową Industrial Ethernet FastConnect w środowiskach przemysłowych. Znajduje zastosowanie w następujących scenariuszach:

• Łączenie sterowników PLC, komputerów przemysłowych lub paneli HMI z przełącznikami sieciowymi w szafach sterowniczych.
• Tworzenie połączeń wewnątrz rozdzielnic i pulpitów operatorskich, gdzie wymagana jest krótka, elastyczna linka.
• Instalacje w przemyśle motoryzacyjnym – na liniach lakierniczych i montażowych, gdzie wymagana jest całkowita nieobecność silikonów.
• Szybkie łączenie urządzeń testowych podczas rozruchu i serwisu maszyn – gotowe złącze skraca czas podłączenia.

Wskazówki Montażowe

Montaż i podłączanie kabla TP Cord mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od wszystkich urządzeń, z którymi kabel będzie łączony. Kabel układać z zachowaniem minimalnego promienia gięcia (zgodnie z dokumentacją techniczną) oraz unikać ostrych krawędzi i naprężeń. Wtyki RJ45 wciskać do gniazd aż do zatrzaśnięcia. Nie stosować siły mechanicznej przekraczającej podaną przez producenta.

FAQ

• Jak rozpoznać, czy kabel jest prosty, czy skrosowany? Wtyki RJ45 mają kolorowe obudowy: zielony oznacza kabel prosty (nie skrosowany), czerwony – skrosowany (crossed). Na obu końcach kolor jest taki sam.
• Czy kabel nadaje się do sieci PoE (Power over Ethernet)? Parametry Cat6A umożliwiają transmisję danych oraz zasilania PoE, jednak producent nie podaje konkretnych wartości prądowych dla tej wersji. Należy sprawdzić dopuszczalne obciążenie w dokumentacji urządzenia.
• Jaka jest maksymalna długość dla zachowania kategorii Cat6A? Standard Cat6A definiuje długość do 100 m dla pełnego kanału. Dla tego konkretnego patchcordu (0,3 m) stanowi on jedynie krótkie połączenie w szafie i nie wpływa na całkowity budżet kablowy.
