Kabel teleinformatyczny IE CONNECTING CABLE M12-180/M12-180 0.3M | 6XV1870-8AE30 Siemens

Alternatywny kod produktu: 6XV18708AE30

Opis i Kluczowe Cechy

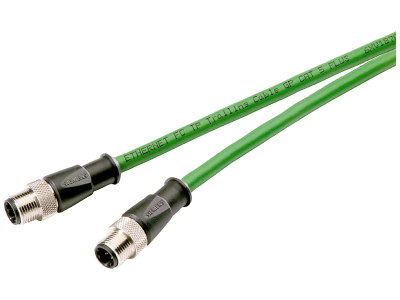

SIMATIC NET IE Connecting Cable M12-180/M12-180 (symbol 6XV1870-8AE30) to przemysłowy kabel teleinformatyczny typu Trailing GP, gotowy do podłączenia dzięki obustronnie zamontowanym wtykom M12 (kodowanie D). Długość 0,3 m i podwójne ekranowanie zapewniają niezawodną transmisję danych 10/100 Mbps w trudnych warunkach przemysłowych. Kabel jest silikonowy, co umożliwia bezpieczne stosowanie w przemyśle motoryzacyjnym, również w strefach lakierniczych.

• Złącza M12-180 (D-coded): Gwarantują szybkie i bezbłędne połączenie urządzeń końcowych w sieci Industrial Ethernet, eliminując ryzyko błędów montażowych.
• Długość 0,3 m: Idealna do łączenia urządzeń w bezpośrednim sąsiedztwie, np. w szafach sterowniczych lub na panelach maszyn.
• Podwójne ekranowanie: Zapewnia odporność na zakłócenia elektromagnetyczne oraz stabilną transmisję danych w środowisku przemysłowym.
• Kabel przeznaczony do prowadzenia w łańcuchach kablowych (Trailing): Wytrzymuje ciągłe ruchy i zginanie, co pozwala na zastosowanie w aplikacjach z ruchomymi częściami maszyn.
• Zgodność z kategorią Cat5e: Umożliwia transmisję z szybkością do 100 Mbps, spełniając wymagania standardów ISO/IEC 11801 i EN 50173.

Zgodność z Normami

Kabel przewyższa wymagania kategorii Cat5e i jest zgodny z międzynarodowymi standardami ISO/IEC 11801 oraz EN 50173. Posiada certyfikat CE i przeznaczony jest do pracy w stopniu ochrony IP65/67 po prawidłowym zamontowaniu.

Zastosowanie

Przemysłowy kabel IE Connecting Cable znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna transmisja danych w trudnych warunkach – w szczególności w aplikacjach z ciągłym ruchem kabli.

• Połączenie stacji roboczych, czujników i aktuatorów w sieci Industrial Ethernet.
• Podłączanie urządzeń w strefach lakierniczych i innych obszarach przemyślu motoryzacyjnego wymagających braku silikonu.
• Zastosowanie w łańcuchach kablowych – np. na ramionach robotów, suwnicach lub przenośnikach.
• Szybkie łączenie terminali w szafach sterowniczych i rozdzielnicach dzięki pre-asemblowanym wtykom.

Wskazówki Montażowe

Montaż oraz podłączanie kabla może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie urządzeń. Kabel należy prowadzić z zachowaniem minimalnego promienia gięcia określonego w dokumentacji producenta. Wtyki M12 należy dokręcać z zalecanym momentem obrotowym, aby zapewnić stopień ochrony IP65/67. Przekrój żył (AWG22) jest zoptymalizowany pod kątem sygnałów Ethernet – nie wolno go zmieniać ani przedłużać bez zachowania parametrów transmisyjnych.

FAQ

• Czy kabel jest podświetlany / czy ma diodę LED? Nie, kabel IE Connecting Cable M12-180/M12-180 nie posiada wbudowanego podświetlenia ani diod LED – to pasywny przewód transmisyjny.
• Jaki stopień ochrony IP zapewnia kabel? Po prawidłowym zamontowaniu wtyków M12 w odpowiednich gniazdach kabel zapewnia ochronę na poziomie IP65/67 (pyłoszczelność i ochrona przed wodą).
• Jaką maksymalną szybkość transmisji obsługuje kabel? Kabel został zaprojektowany dla sieci 10/100 Mbps (Fast Ethernet) i spełnia wymagania kategorii Cat5e. Nie jest przeznaczony do 1 GbE ani wyższych prędkości.
