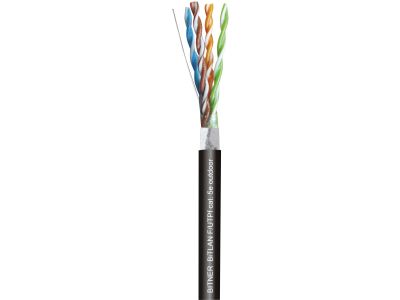

Kabel teleinformatyczny BITLAN F/UTPf kat.5e 200MHz zewnętrzny żelowany czarny BĘBEN | TI0013-B Bitner

Opis i Kluczowe Cechy

Kabel teleinformatyczny BITLAN F/UTPf kategorii 5e to zaawansowane rozwiązanie transmisyjne zaprojektowane przez renomowanego producenta BITNER z myślą o najbardziej wymagających instalacjach zewnętrznych. Konstrukcja typu F/UTP (Foiled/Unshielded Twisted Pair) charakteryzuje się zastosowaniem wspólnego ekranu z folii aluminiowej laminowanej, co zapewnia wysoką odporność na zakłócenia elektromagnetyczne (EMI) oraz radiowe (RFI). Dzięki pasmu przenoszenia rozszerzonemu do 200 MHz, przewód ten przewyższa standardowe wymagania kategorii 5e, oferując większy zapas parametrów transmisyjnych dla sieci Gigabit Ethernet.

• Wypełnienie żelowe: Wnętrze ośrodka kabla zostało wypełnione specjalnym żelem hydrofobowym, który stanowi barierę przeciwwilgociową, chroniąc miedziane żyły przed korozją w przypadku uszkodzenia powłoki zewnętrznej.
• Ekranowanie: Wspólny ekran z folii Al/Pet z dodatkową żyłą uziemiającą zapewnia ciągłość elektryczną i skuteczną ochronę sygnału przed przesłuchami zewnętrznymi.
• Odporność UV: Zewnętrzna powłoka wykonana ze specjalnego polietylenu (PE) w kolorze czarnym jest w pełni odporna na promieniowanie słoneczne oraz zmienne warunki atmosferyczne.
• Wysoka jakość miedzi: Żyły wykonane z czystej miedzi o przekroju jednodrutowym gwarantują niską rezystancję pętli i doskonałe parametry mechaniczne podczas zaciągania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi i krajowymi, co potwierdza jego przydatność w profesjonalnych systemach teleinformatycznych. Kabel spełnia wymagania normy PN-EN 50173-1 oraz ISO/IEC 11801, co definiuje jego klasyfikację w strukturach okablowania strukturalnego. Dodatkowo, proces produkcji i kontroli jakości producenta BITNER gwarantuje zgodność z dyrektywami środowiskowymi oraz technicznymi, zapewniając długowieczność instalacji nawet w trudnych warunkach środowiskowych.

Zastosowanie

Kabel BITLAN F/UTPf kat.5e zewnętrzny żelowany znajduje szerokie zastosowanie w budowie magistral zewnętrznych oraz przyłączy abonenckich. Jest idealnym wyborem dla:

• Sieci zewnętrznych: Prowadzenie tras kablowych w kanalizacji kablowej, rurach osłonowych lub bezpośrednio w ziemi (przy zachowaniu odpowiednich osłon mechanicznych).
• Systemów CCTV IP: Stabilna transmisja sygnału wideo z kamer zewnętrznych, gdzie wymagana jest odporność na zakłócenia i wilgoć.
• Instalacji przemysłowych: Połączenia w halach i obiektach, gdzie występują silne pola elektromagnetyczne wymagające ekranowania torów transmisyjnych.
• Sieci bezprzewodowych: Połączenia między punktami dostępowymi (Access Point) montowanymi na masztach a infrastrukturą wewnątrz budynku.

Wskazówki Montażowe

Podczas instalacji kabla żelowanego należy zwrócić szczególną uwagę na kilka kluczowych aspektów technicznych. Promień gięcia podczas układania nie powinien być mniejszy niż 8-krotność średnicy zewnętrznej kabla, aby uniknąć mikropęknięć ekranu i degradacji parametrów transmisyjnych. Przy zdejmowaniu powłoki zewnętrznej należy zachować ostrożność, aby nie uszkodzić ekranu foliowego oraz żyły uziemiającej, która musi zostać poprawnie zakończona w ekranowanym module RJ45 lub panelu krosowym (patch panelu) w celu zapewnienia ciągłości ekranowania. Ze względu na obecność żelu, zaleca się stosowanie odpowiednich środków czyszczących przy przygotowywaniu końcówek żył do terminacji.

FAQ

• Czy kabel można kłaść bezpośrednio w ziemi? Tak, dzięki wypełnieniu żelowemu i powłoce PE kabel jest przystosowany do pracy w warunkach wysokiej wilgotności, jednak w miejscach narażonych na duże obciążenia mechaniczne zaleca się stosowanie rur osłonowych typu DVR lub AROT.
• Czy ten kabel wymaga specjalnych wtyków? Tak, ze względu na obecność ekranu, należy stosować ekranowane wtyki RJ45 (FTP/STP) kategorii 5e lub wyższej, aby zachować pełną funkcjonalność ochrony przed zakłóceniami.
• Jaka jest różnica między kablem suchym a żelowanym? Kabel żelowany posiada barierę przeciwwilgociową w postaci żelu, która zapobiega wzdłużnemu rozprzestrzenianiu się wody wewnątrz kabla, co jest kluczowe w instalacjach zewnętrznych narażonych na kondensację lub zalanie.
