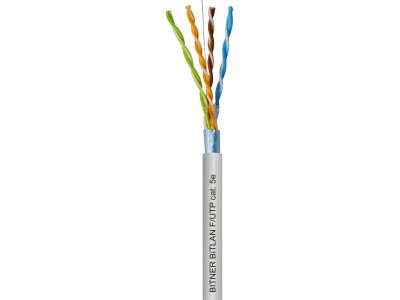

Kabel teleinformatyczny BITLAN F/UTP kat.5e 200MHz szary /305m/ KRĄŻEK | TI0007 Bitner

Opis i Kluczowe Cechy

Kabel teleinformatyczny BITLAN F/UTP kategorii 5e to wysokiej klasy rozwiązanie dedykowane do budowy profesjonalnych systemów okablowania strukturalnego. Produkt marki BITNER został zaprojektowany z myślą o pracy w sieciach komputerowych wykorzystujących pasmo częstotliwości do 200 MHz, co pozwala na uzyskanie przepustowości binarnej rzędu 1 Gb/s. Dzięki tak wysokim parametrom transmisyjnym, przewód idealnie nadaje się do przesyłu danych, sygnałów audio oraz obrazu telewizyjnego w wysokiej rozdzielczości.

Kluczowym elementem konstrukcyjnym jest ekran wspólny wykonany z taśmy aluminiowej laminowanej folią metalową, pod którą umieszczono żyłę uziemiającą z miedzi cynowanej (CuSn). Taka budowa typu F/UTP (Foiled/Unshielded Twisted Pair) zapewnia skuteczną barierę przed wpływem zewnętrznych pól elektromagnetycznych, co jest niezbędne w środowiskach o podwyższonym poziomie zakłóceń. Żyły wykonane z czystej miedzi gwarantują niską rezystancję pętli, co przekłada się na stabilność połączenia i minimalizację strat sygnału na długich odcinkach.

• Kategoria 5e: Obsługa standardu Gigabit Ethernet przy częstotliwości do 200 MHz.
• Ekranowanie F/UTP: Ochrona przed zakłóceniami EMI/RFI dzięki folii aluminiowej i żyle uziemiającej.
• Wysoka jakość miedzi: Zapewnia doskonałe parametry elektryczne i trwałość mechaniczną.
• Uniwersalność: Możliwość transmisji danych, dźwięku i obrazu w jednym medium.
• Opakowanie: Wygodny krążek 305 metrów ułatwiający odwijanie i montaż.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi oraz krajowymi, co gwarantuje pełną kompatybilność z osprzętem innych producentów i bezpieczeństwo instalacji. Kabel spełnia wymagania norm:

• PN-EN 50173-1:2011: Polska norma dotycząca systemów okablowania strukturalnego.
• ISO/IEC 11801 2nd ed.: Międzynarodowy standard dla okablowania informatycznego.
• ANSI/TIA 568-C.2: Amerykański standard określający parametry komponentów skrętki komputerowej.

Zastosowanie

Kabel BITLAN F/UTP kat.5e znajduje szerokie zastosowanie w nowoczesnych instalacjach teletechnicznych. Jest dedykowany do układania na stałe wewnątrz budynków, zarówno w biurowcach, jak i obiektach przemysłowych. Dzięki ekranowaniu, jest to optymalny wybór dla:

• Sieci przemysłowych: Miejsca narażone na bliskość przewodów zasilających i maszyn generujących zakłócenia.
• Centrów danych: Gdzie wymagana jest wysoka gęstość upakowania kabli i ochrona przed przesłuchami.
• Systemów monitoringu IP: Stabilna transmisja obrazu z kamer wysokiej rozdzielczości.
• Okablowania strukturalnego: Budowa pionowych i poziomych magistral danych wewnątrz obiektów.

Wskazówki Montażowe

Podczas instalacji kabla BITLAN F/UTP należy przestrzegać dobrych praktyk elektroinstalacyjnych, aby zachować parametry transmisyjne kategorii 5e:

• Promień gięcia: Należy unikać zbyt ciasnych zagięć; zaleca się zachowanie promienia gięcia wynoszącego minimum 4-krotność średnicy zewnętrznej kabla.
• Uziemienie ekranu: Aby ekran spełniał swoją funkcję, żyła uziemiająca CuSn musi zostać poprawnie zakończona w ekranowanym module (np. gnieździe RJ45 lub patchpanelu).
• Naciąg instalacyjny: Nie należy przekraczać dopuszczalnych sił naciągu podczas wciągania kabla w koryta lub peszle, aby nie uszkodzić struktury skręconych par.
• Rozplot par: Przy terminowaniu kabla w gniazdach, rozplot par nie powinien być większy niż 13 mm, co minimalizuje przesłuchy zbliżne (NEXT).

FAQ

Czy kabel można stosować na zewnątrz budynków?
Prezentowany model przeznaczony jest do układania na stałe wewnątrz budynków. Do zastosowań zewnętrznych należy wybrać kabel z powłoką odporną na promieniowanie UV (PE).

Jaka jest różnica między U/UTP a F/UTP?
Kabel F/UTP posiada dodatkowy ekran z folii aluminiowej wokół wszystkich par, co chroni sygnał przed zewnętrznymi zakłóceniami elektromagnetycznymi, których nie eliminuje zwykły kabel nieekranowany U/UTP.

Czy kabel wspiera zasilanie PoE?
Tak, dzięki wykonaniu żył z czystej miedzi, kabel nadaje się do przesyłu zasilania w technologii Power over Ethernet (PoE), co jest powszechne w systemach monitoringu i punktach dostępowych Wi-Fi.
