Kabel sygnałowy dla enkodera TTL S-1 3X2X0,2 + 2X2X0.25C MOTION-CONNECT 300 Dmax=7,2mm (5m) | 6FX3002-2CT12-1AF0 Siemens

Alternatywny kod produktu: 6FX30022CT121AF0

Opis i Kluczowe Cechy

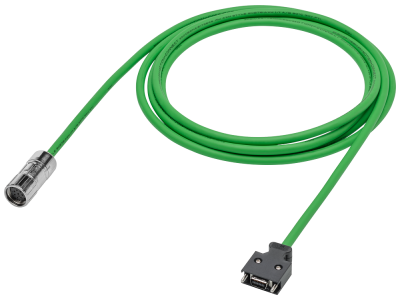

Kabel sygnałowy TTL MOTION-CONNECT 300 (symbol 6FX3002-2CT12-1AF0) o długości 5 metrów i maksymalnej średnicy zewnętrznej 7,2 mm to wysokiej jakości przewód dedykowany do transmisji sygnałów cyfrowych z enkoderów TTL. Zapewnia stabilne połączenia w aplikacjach automatyki przemysłowej, robotyce i systemach pozycjonowania. Konstrukcja wielożyłowa z ekranowaniem zapewnia odporność na zakłócenia elektromagnetyczne.

• Konstrukcja 3X2X0,2 + 2X2X0,25C: 6 żył sygnałowych (3 pary ekranowane) o przekrojach 0,2 mm² i 2 pary dodatkowe 0,25 mm² – zapewnia precyzyjną transmisję sygnałów TTL oraz zasilania.
• Ekranowanie par i całego kabla: Redukuje zakłócenia elektromagnetyczne, kluczowe w środowiskach przemysłowych z silnymi polami EM.
• Średnica zewnętrzna 7,2 mm: Kompaktowa budowa ułatwia prowadzenie kabla w ciasnych przestrzeniach maszyn i urządzeń.
• Długość 5 m: Optymalna dla standardowych połączeń enkodera z układem sterującym – wystarczająca zasięg bez nadmiernych strat sygnału.
• Oznaczenie TTL w nazwie: Potwierdza dedykowanie do transmisji sygnałów cyfrowych o wysokiej częstotliwości (np. enkodery kwadraturowe).

Zgodność z Normami

Kabel spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Przeznaczony do stosowania w instalacjach zgodnych z normami przemysłowymi dotyczącymi transmisji sygnałów cyfrowych (np. IEC 60335-1, EN 50173).

Zastosowanie

Kabel MOTION-CONNECT 300 przeznaczony jest do budowy precyzyjnych połączeń sygnałowych w aplikacjach wymagających wysokiej niezawodności transmisji danych.

• Transmisja sygnałów z enkoderów kwadraturowych TTL w układach napędowych i pozycjonujących.
• Połączenia w robotyce przemysłowej i systemach CNC.
• Zastosowania w automatyce budynkowej i systemach kontroli dostępu.
• Wykorzystanie w maszynach pakujących i montażowych, gdzie wymagana jest odporność na zakłócenia.

Wskazówki Montażowe

Montaż kabla powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Unikać ostrych zagięć i naciśnięć – minimalny promień gięcia to 10-krotność średnicy zewnętrznej kabla. Podczas układania zapewnić odpowiednie prowadzenie w celu uniknięcia tarcia i uszkodzeń mechanicznych. Połączenia wtykowe powinny być wykonane z zachowaniem odpowiednich momentów dokręcania (zgodnie z zaleceniami producenta złącz). Zaleca się stosowanie osłon przeciwzakłóceniowych w miejscach narażonych na silne pola EM.

FAQ

• Czy kabel nadaje się do transmisji sygnałów analogowych? Kabel dedykowany jest wyłącznie do transmisji sygnałów cyfrowych TTL (np. enkodery kwadraturowe). Do sygnałów analogowych zalecane są przewody o innych parametrach transmisyjnych.
• Jakie złącza są zalecane do tego kabla? Kabel posiada żyły odpowiednie do podłączenia do standardowych złącz przemysłowych (np. M12, D-sub) stosowanych w enkoderach TTL. Szczegółowe zalecenia znajdują się w dokumentacji technicznej urządzenia.
• Jaka jest maksymalna częstotliwość sygnału, którą może transmitować? Kabel zaprojektowany jest do transmisji sygnałów o częstotliwości do 100 kHz, co wystarcza dla większości aplikacji z enkoderami TTL.
