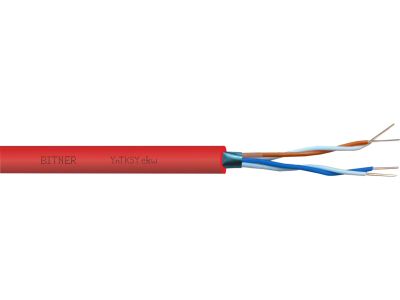

Kabel sygnalizacyjny YNTKSYEKW 3X2X0,8 BĘBEN | TN0103 Bitner

Opis i Kluczowe Cechy

Kabel sygnalizacyjny YNTKSYEKW 3x2x0,8 marki BITNER to specjalistyczny przewód zaprojektowany z myślą o najwyższej niezawodności w systemach bezpieczeństwa pożarowego. Konstrukcja oparta na trzech parach żył o średnicy 0,8 mm każda, pozwala na precyzyjną transmisję danych oraz zasilanie urządzeń liniowych. Kluczowym elementem budowy jest ekran elektrostatyczny wykonany z folii metalizowanej, który skutecznie zabezpiecza tor transmisyjny przed wpływem zewnętrznych pól elektrycznych oraz zakłóceń elektromagnetycznych, co jest krytyczne dla stabilności pracy systemów detekcji.

• Konstrukcja parowa: Układ 3x2x0,8 minimalizuje przesłuchy między żyłami, co przekłada się na wysoką jakość sygnałów analogowych i cyfrowych.
• Ekranowanie (EKW): Skuteczna bariera przeciwzakłóceniowa chroniąca integralność danych w środowiskach o dużym zagęszczeniu instalacji elektrycznych.
• Trwałość: Przewód przeznaczony do układania na stałe, charakteryzujący się wysoką odpornością mechaniczną i stabilnością parametrów elektrycznych w czasie.
• Wszechstronność: Możliwość wykorzystania zarówno do transmisji sygnałów sterujących, jak i zasilania czujników czy modułów liniowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów sygnalizacji pożarowej. Kabel YNTKSYEKW spełnia wymagania w zakresie bezpieczeństwa pożarowego dla instalacji pracujących w chwili „0” powstania pożaru. Materiały użyte do produkcji izolacji i powłoki zewnętrznej są dobrane tak, aby zapewnić odpowiednią charakterystykę w warunkach pożarowych, co jest potwierdzone stosownymi certyfikatami dopuszczającymi do stosowania w budownictwie na terenie RP.

Zastosowanie

Kabel YNTKSYEKW 3x2x0,8 znajduje szerokie zastosowanie w profesjonalnych instalacjach niskoprądowych, a w szczególności:

• Systemy Sygnalizacji Pożarowej (SSP): Jako tory transmisji i zasilania dla czujek dymu, przycisków ROP oraz modułów wejścia/wyjścia.
• Automatyka Pożarowa: Przesyłanie sygnałów wyzwalających do urządzeń wykonawczych, takich jak klapy dymowe, wentylatory oddymiające czy systemy gaszenia.
• Integracja Systemów: Realizacja scenariuszy pożarowych, w tym sprowadzanie wind do poziomu bazowego, odłączanie wentylacji bytowej oraz zrzut zasilania obiektu.
• Teletransmisja: Łączenie telefonicznych urządzeń stacyjnych i przesyłanie danych wewnątrz budynków w instalacjach o podwyższonym rygorze bezpieczeństwa.

Wskazówki Montażowe

Podczas instalacji kabla YNTKSYEKW należy przestrzegać następujących zasad inżynierskich:

• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury ekranu oraz żył miedzianych.
• Ciągłość ekranu: Dla zapewnienia pełnej ochrony przed zakłóceniami, ekran musi być prawidłowo uziemiony i zachować ciągłość na całej długości trasy kablowej.
• Prowadzenie tras: Zaleca się unikanie bezpośredniego sąsiedztwa z kablami elektroenergetycznymi wysokiej mocy, mimo posiadania ekranu elektrostatycznego.
• Mocowanie: Przewód należy mocować za pomocą uchwytów dedykowanych do instalacji PPOŻ, zapewniających stabilność mechaniczną w przypadku wystąpienia zagrożenia.

FAQ

Czy kabel YNTKSYEKW może być stosowany na zewnątrz budynków?
Kabel ten jest przeznaczony przede wszystkim do układania na stałe wewnątrz obiektów. W przypadku konieczności prowadzenia instalacji na zewnątrz, należy upewnić się, że jest on prowadzony w odpowiednich osłonach chroniących przed promieniowaniem UV i wilgocią.

Jaka jest główna różnica między kablem ekranowanym a nieekranowanym w systemach PPOŻ?
Ekranowanie w kablu YNTKSYEKW chroni sygnał przed zakłóceniami elektromagnetycznymi, co jest niezbędne w obiektach z dużą ilością elektroniki lub maszyn, gdzie błędy w transmisji mogłyby spowodować fałszywe alarmy lub awarię systemu w krytycznym momencie.

Czy ten kabel nadaje się do zasilania sygnalizatorów?
Tak, o ile pobór prądu przez sygnalizatory nie przekracza dopuszczalnej obciążalności żył o średnicy 0,8 mm. Jest on powszechnie stosowany do zasilania elementów liniowych w pętlach dozorowych.
