Kabel sygnalizacyjny YNTKSYEKW 1x2x0,8 KRĄŻEK | TN0100 Bitner

Opis i Kluczowe Cechy

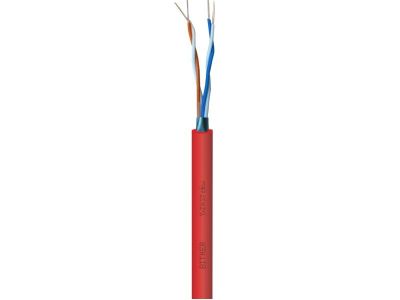

Kabel sygnalizacyjny YNTKSYEKW 1x2x0,8 marki BITNER to wysokiej klasy przewód telekomunikacyjny, zaprojektowany z myślą o systemach przesyłu danych i sygnalizacji, gdzie kluczowe jest zachowanie integralności sygnału. Konstrukcja oparta na jednej parze żył o średnicy znamionowej 0,8 mm wykonanych z czystej miedzi gwarantuje niską rezystancję pętli, co przekłada się na stabilną transmisję w instalacjach niskoprądowych. Oznaczenie EKW wskazuje na zastosowanie ekranu statycznego wykonanego z folii metalizowanej wraz z miedzianą żyłą uziemiającą. Taka budowa skutecznie chroni przesyłane sygnały przed wpływem zewnętrznych pól elektromagnetycznych (EMI), co jest niezbędne w środowiskach przemysłowych o dużym zagęszczeniu urządzeń elektrycznych. Powłoka zewnętrzna typu YNT charakteryzuje się podwyższonym indeksem tlenowym, co oznacza, że przewód jest nierozprzestrzeniający płomienia, zwiększając tym samym bezpieczeństwo pożarowe obiektu.

• Średnica żyły miedzianej: 0,8 mm zapewniająca optymalne parametry elektryczne.
• Ekranowanie EKW: Skuteczna bariera przeciwzakłóceniowa dla czystości sygnału.
• Izolacja PVC: Wysoka wytrzymałość dielektryczna i odporność mechaniczna.
• Właściwości samogasnące: Zgodność z rygorystycznymi wymogami przeciwpożarowymi.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z polskimi i europejskimi normami dotyczącymi kabli telekomunikacyjnych i sygnalizacyjnych. Przewód spełnia wymagania normy PN-EN 60332-1-2 w zakresie odporności na rozprzestrzenianie płomienia na pojedynczym kablu, co jest kluczowym parametrem w instalacjach wewnątrz budynków użyteczności publicznej. Materiały użyte do produkcji są zgodne z dyrektywą RoHS, co potwierdza brak substancji szkodliwych, takich jak ołów czy kadm, dbając o bezpieczeństwo użytkowników i środowiska naturalnego.

Zastosowanie

Kabel YNTKSYEKW 1x2x0,8 znajduje szerokie zastosowanie w profesjonalnych instalacjach niskonapięciowych. Jest dedykowany przede wszystkim do:

• Systemów Sygnalizacji Pożaru (SSP) jako przewód do czujek i modułów sterujących.
• Instalacji alarmowych i systemów kontroli dostępu w obiektach biurowych i przemysłowych.
• Sieci telekomunikacyjnych i systemów transmisji danych o niskiej częstotliwości.
• Układów automatyki budynkowej, gdzie wymagane jest ekranowanie torów transmisyjnych.

Wskazówki Montażowe

Podczas instalacji kabla YNTKSYEKW należy zwrócić szczególną uwagę na zachowanie minimalnego promienia gięcia, który zazwyczaj wynosi 10-krotność średnicy zewnętrznej przewodu, aby uniknąć uszkodzenia struktury ekranu i żył. Przy zdejmowaniu izolacji zewnętrznej należy uważać, by nie naciąć żyły uziemiającej ekranu statycznego. Dla zapewnienia pełnej skuteczności ochrony przed zakłóceniami, ekran (żyła uziemiająca) powinien być prawidłowo podłączony do zacisku uziemiającego tylko w jednym punkcie (zazwyczaj w centrali lub szafie sterowniczej), co zapobiega powstawaniu pętli masy. Przewód przeznaczony jest do układania na stałe wewnątrz pomieszczeń, w korytach kablowych, rurkach instalacyjnych lub bezpośrednio pod tynkiem.

FAQ

Czy kabel YNTKSYEKW 1x2x0,8 może być stosowany na zewnątrz budynków? Przewód ten jest przeznaczony głównie do instalacji wewnętrznych. W przypadku konieczności montażu zewnętrznego, musi być on prowadzony w szczelnych rurach osłonowych odpornych na promieniowanie UV, o ile producent nie wskazuje inaczej. Jaka jest różnica między kablem YKSY a YNTKSYEKW? Kabel YNTKSYEKW posiada ekran statyczny (EKW) chroniący przed zakłóceniami oraz powłokę o zwiększonej odporności na ogień (NT), podczas gdy standardowe kable YKSY mogą nie posiadać tych specyficznych właściwości ochronnych. Czy ten kabel nadaje się do systemów oddymiania? Do systemów oddymiania i zasilania urządzeń ppoż. wymagane są zazwyczaj kable ognioodporne (np. HDGs), natomiast YNTKSYEKW jest kablem sygnalizacyjnym nierozprzestrzeniającym płomienia, stosowanym w obwodach sterowania i detekcji.
