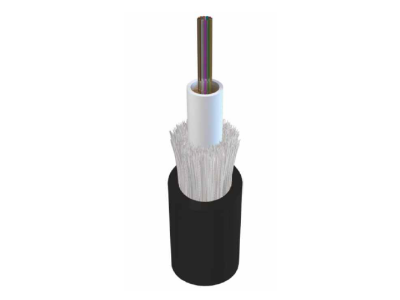

Kabel światłowodowy uniwersalny U-DQ(ZN)BH 4J (1x4), CTC Eca 1.3kN BĘBEN | 8007 5 536-00 securityNET

Opis i Kluczowe Cechy

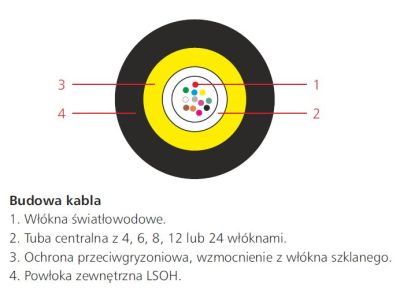

Kabel światłowodowy uniwersalny U-DQ(ZN)BH 4J (1x4) marki securityNET to zaawansowane rozwiązanie transmisyjne, zaprojektowane z myślą o najwyższej niezawodności w zróżnicowanych warunkach środowiskowych. Jest to kabel jednomodowy o konstrukcji jednotubowej (Central Loose Tube), który mieści w sobie 4 precyzyjnie wykonane włókna światłowodowe. Dzięki zastosowaniu powłoki LSOH (Low Smoke Zero Halogen), produkt charakteryzuje się niską emisją dymu oraz brakiem toksycznych halogenów w przypadku pożaru, co czyni go bezpiecznym wyborem do instalacji wewnątrzbudynkowych.

• Konstrukcja całkowicie dielektryczna: Brak elementów metalowych eliminuje ryzyko powstawania łuku elektrycznego i indukowania prądów, co jest kluczowe w pobliżu linii energetycznych.
• Ochrona przed gryzoniami: Zastosowanie wzmocnienia z włókien szklanych (ZN) skutecznie zabezpiecza rdzeń przed uszkodzeniami mechanicznymi powodowanymi przez szkodniki.
• Żel hydrofobowy: Wnętrze tuby wypełnione jest specjalistycznym żelem, który blokuje dostęp wilgoci do włókien, gwarantując stabilność parametrów transmisyjnych przez lata.
• Odporność na promieniowanie UV: Zewnętrzna powłoka jest niewrażliwa na degradację słoneczną, co pozwala na bezpieczne prowadzenie kabla na zewnątrz budynków.
• Wytrzymałość mechaniczna: Siła naciągu rzędu 1.3kN (1300 N) pozwala na bezpieczne układanie kabla w kanalizacji teletechnicznej bez ryzyka zerwania włókien.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania europejskiego rozporządzenia CPR (Construction Products Regulation), posiadając klasę reakcji na ogień Eca. Oznacza to, że kabel został przetestowany pod kątem bezpieczeństwa pożarowego i może być stosowany w obiektach budowlanych zgodnie z lokalnymi przepisami techniczno-budowlanymi. Ponadto, konstrukcja typu U-DQ(ZN)BH (odpowiednik polskiego oznaczenia ZW-NOTKtcD) jest zgodna z międzynarodowymi standardami dotyczącymi kabli uniwersalnych, co potwierdza jego wysoką jakość i powtarzalność parametrów.

Zastosowanie

Dzięki swojej uniwersalnej naturze, kabel securityNET znajduje szerokie zastosowanie w nowoczesnych systemach teleinformatycznych:

• Sieci szkieletowe i dostępowe: Idealny do budowy magistral wewnątrz budynków biurowych oraz połączeń międzybudynkowych.
• Kanalizacja teletechniczna: Wysoka odporność na przeciąganie i wilgoć sprawia, że jest to optymalny wybór do układania w rurach osłonowych i studniach kablowych.
• Instalacje napowietrzne: Może być stosowany na krótkich przęsłach dzięki wzmocnieniu z włókien szklanych.
• Systemy monitoringu IP: Zapewnia stabilne medium transmisyjne dla kamer wysokiej rozdzielczości na dużych dystansach.

Wskazówki Montażowe

Podczas instalacji kabla U-DQ(ZN)BH 4J należy zwrócić szczególną uwagę na promień gięcia, aby uniknąć mikrozgięć włókien, które mogłyby zwiększyć tłumienie sygnału. Kabel jest przystosowany do dwóch głównych metod instalacji:

• Metoda mechaniczna (zaciąganie): Dzięki wytrzymałości 1.3kN, kabel może być wciągany do kanalizacji przy użyciu profesjonalnych pończoch kablowych i krętlików.
• Metoda pneumatyczna (wdmuchiwanie): Lekka konstrukcja jednotubowa i odpowiednia sztywność powłoki zewnętrznej ułatwiają transport kabla w rurociągach za pomocą wdmuchiwarek.
• Zarządzanie włóknami: Przy zdejmowaniu powłoki zewnętrznej należy zachować ostrożność, aby nie uszkodzić tuby centralnej. Żel hydrofobowy należy usunąć za pomocą dedykowanych chusteczek nasączonych alkoholem izopropylowym przed procesem spawania włókien.

FAQ

1. Czy kabel można układać bezpośrednio w ziemi?
Kabel jest przeznaczony do układania w kanalizacji teletechnicznej. W przypadku układania bezpośrednio w gruncie zaleca się stosowanie dodatkowej rury osłonowej typu RHDPE, aby zapewnić maksymalną ochronę przed osiadaniem gruntu.

2. Co oznacza skrót LSOH w kontekście tego kabla?
LSOH (Low Smoke Zero Halogen) oznacza, że powłoka kabla podczas spalania wydziela minimalną ilość dymu i nie emituje korozyjnych gazów (halogenów), co jest kluczowe dla ochrony zdrowia ludzi i aparatury elektronicznej wewnątrz budynków.

3. Czy kabel jest odporny na ataki gryzoni?
Tak, kabel posiada wzmocnienie z włókien szklanych, które stanowi barierę mechaniczną zniechęcającą gryzonie do przegryzania powłoki, co znacząco podnosi bezpieczeństwo infrastruktury.
