Kabel światłowodowy uniwersalny U-DQ(ZN)BH 12J (1x12), CTC 1.3kN BĘBEN | 8007 5 539-00 securityNET

Opis i Kluczowe Cechy

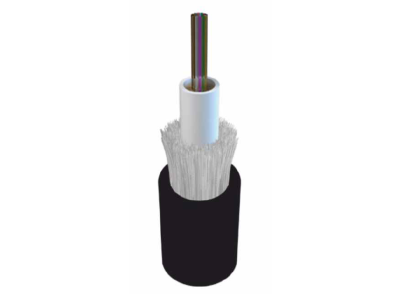

Kabel światłowodowy uniwersalny U-DQ(ZN)BH 12J (1x12) marki securityNET to zaawansowane rozwiązanie telekomunikacyjne, zaprojektowane z myślą o najwyższej niezawodności w transmisji danych. Jest to kabel jednomodowy o konstrukcji jednotubowej (Central Loose Tube), który mieści w sobie 12 precyzyjnie ułożonych włókien światłowodowych. Dzięki zastosowaniu powłoki LSOH (Low Smoke Zero Halogen), produkt charakteryzuje się niską emisją dymu oraz brakiem toksycznych halogenów w przypadku pożaru, co czyni go bezpiecznym wyborem do instalacji wewnątrzbudynkowych.

• Konstrukcja dielektryczna: Brak elementów metalowych eliminuje ryzyko powstawania pętli masy oraz indukowania się ładunków elektrycznych, co jest kluczowe w pobliżu linii energetycznych.
• Ochrona przed wilgocią: Wnętrze tuby wypełnione jest specjalistycznym żelem hydrofobowym, który stanowi barierę dla penetracji wody, chroniąc włókna przed degradacją i tłumieniem sygnału.
• Gryzonioodporność: Zastosowanie wzmocnienia z włókien szklanych (ZN) skutecznie zabezpiecza kabel przed uszkodzeniami mechanicznymi powodowanymi przez gryzonie w kanalizacji teletechnicznej.
• Odporność UV: Zewnętrzna powłoka jest odporna na promieniowanie ultrafioletowe, co pozwala na bezpieczne stosowanie kabla w instalacjach zewnętrznych bez ryzyka kruszenia izolacji.
• Wytrzymałość mechaniczna: Siła naciągu instalacyjnego wynosząca 1,3 kN (1300 N) pozwala na bezpieczne zaciąganie kabla na znacznych dystansach.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi, co gwarantuje jego wysoką jakość i powtarzalność parametrów. Kabel spełnia wymagania rozporządzenia CPR (Construction Products Regulation), co jest niezbędne przy projektowaniu nowoczesnych instalacji w obiektach użyteczności publicznej i budynkach mieszkalnych. Klasyfikacja ogniowa potwierdza bezpieczeństwo użytkowania wewnątrz obiektów, a parametry transmisyjne włókien jednomodowych są zgodne z międzynarodowymi standardami ITU-T, zapewniając pełną kompatybilność z osprzętem aktywnym i pasywnym różnych producentów.

Zastosowanie

Uniwersalny charakter kabla U-DQ(ZN)BH sprawia, że jest on idealnym wyborem dla szerokiego spektrum inwestycji teletechnicznych:

• Sieci szkieletowe i dostępowe: Doskonały do budowy magistral wewnątrz osiedli oraz połączeń międzybudynkowych.
• Kanalizacja teletechniczna: Dzięki wzmocnionej konstrukcji i odporności na wilgoć, kabel świetnie sprawdza się w rurach osłonowych i kanalizacji pierwotnej.
• Instalacje pionowe i poziome: Bezpieczna powłoka bezhalogenowa pozwala na prowadzenie kabla wewnątrz szachtów windowych, korytek i pod sufitami podwieszanymi.
• Metody instalacji: Konstrukcja przystosowana zarówno do metod mechanicznych (zaciąganie ręczne lub wciągarką), jak i pneumatycznych (wdmuchiwanie w mikrorurki).

Wskazówki Montażowe

Podczas instalacji kabla światłowodowego securityNET należy przestrzegać dobrych praktyk inżynierskich, aby zachować integralność włókien:

• Promień gięcia: Należy ściśle przestrzegać minimalnego promienia gięcia określonego przez producenta (zazwyczaj 15-20 krotność średnicy zewnętrznej kabla podczas instalacji).
• Moment dokręcania i naciąg: Nie należy przekraczać maksymalnej siły naciągu 1,3 kN. Zaleca się stosowanie krętlików oraz bezpieczników naciągu podczas prac mechanicznych.
• Przygotowanie końcówek: Żel hydrofobowy należy dokładnie usunąć za pomocą dedykowanych chusteczek bezpyłowych i alkoholu izopropylowego przed procesem spawania włókien.
• Temperatura montażu: Prace instalacyjne powinny odbywać się w zakresie temperatur zalecanych przez producenta, aby uniknąć nadmiernej sztywności powłoki.

FAQ

1. Czy kabel można układać bezpośrednio w ziemi?
Kabel jest przeznaczony do instalacji w kanalizacji teletechnicznej. Choć posiada ochronę przed gryzoniami i wilgocią, w przypadku bezpośredniego zakopywania w gruncie zaleca się stosowanie rur osłonowych typu RHDPE dla dodatkowej ochrony mechanicznej.

2. Co oznacza skrót U-DQ(ZN)BH?
Jest to oznaczenie konstrukcyjne: U (uniwersalny), D (konstrukcja jednotubowa z żelem), Q (elementy pęczniejące pod wpływem wody), (ZN) (wzmocnienie dielektryczne włóknem szklanym), B (ochrona przed gryzoniami), H (powłoka bezhalogenowa LSOH).

3. Czy kabel jest odporny na zakłócenia elektromagnetyczne?
Tak, dzięki całkowicie dielektrycznej konstrukcji (brak metalu), kabel jest w 100% odporny na zakłócenia EMI/RFI i może być prowadzony w sąsiedztwie kabli energetycznych.
