Kabel sterowniczy Y-CY-JZ 4G1,5 300/500V żyły czarne numerowane BĘBEN | 16273 Helukabel

Opis i Kluczowe Cechy

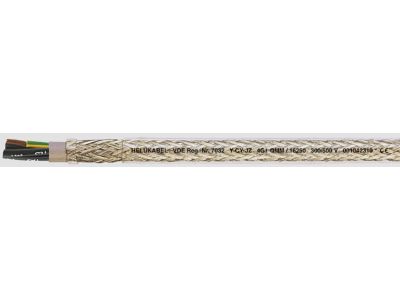

Kabel sterowniczy Y-CY-JZ 4G1,5 marki Helukabel to wysokiej klasy przewód ekranowany, zaprojektowany z myślą o najbardziej wymagających środowiskach przemysłowych. Wykonany ze specjalnego polichlorku winylu (PVC), charakteryzuje się podwyższoną odpornością mechaniczną oraz doskonałymi właściwościami izolacyjnymi. Konstrukcja 4G1,5 oznacza cztery żyły o przekroju znamionowym 1,5 mm², z których jedna pełni funkcję żyły ochronnej (żółto-zielonej), co jest kluczowe dla bezpieczeństwa instalacji elektrycznych.

• Ekranowanie EMC: Gęsty oplot z ocynowanych drutów miedzianych zapewnia skuteczną barierę przed zakłóceniami elektromagnetycznymi, co gwarantuje bezbłędną transmisję sygnałów i impulsów w otoczeniu innych urządzeń energoelektronicznych.
• Wytrzymałość mechaniczna: Zastosowanie izolacji wewnętrznej z PVC znacząco podnosi odporność przewodu na obciążenia mechaniczne, chroniąc żyły przed uszkodzeniem podczas eksploatacji.
• Napięcie znamionowe: Przewód pracuje przy napięciu U0/U wynoszącym 300/500V, co czyni go idealnym rozwiązaniem dla systemów sterowania i automatyki.
• Elastyczność: Specjalna mieszanka PVC użyta do produkcji powłoki zewnętrznej pozwala na łatwe układanie przewodu przy zachowaniu optymalnego promienia gięcia.

Zgodność z Normami

Produkt został wyprodukowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Przewód spełnia wymagania normy DIN VDE 0285-525-2-51 oraz DIN EN 50525-2-51. Zgodność ta gwarantuje, że parametry elektryczne i mechaniczne są powtarzalne i zgodne z najwyższymi standardami bezpieczeństwa obowiązującymi w Unii Europejskiej.

Zastosowanie

Kabel Y-CY-JZ 4G1,5 znajduje szerokie zastosowanie w nowoczesnym przemyśle, gdzie kluczowa jest precyzja i odporność na zakłócenia. Jest on wykorzystywany przede wszystkim jako:

• Przewód sterowniczy w technice pomiarowej, regulacyjnej i kontrolnej.
• Przewód sygnałowy w elektronice przemysłowej i systemach komputerowych.
• Element okablowania w budowie maszyn, linii produkcyjnych oraz przenośników.
• Połączenie w urządzeniach biurowych i systemach automatyki budynkowej, gdzie wymagana jest kompatybilność elektromagnetyczna (EMC).

Wskazówki Montażowe

Aby w pełni wykorzystać potencjał ochronny ekranowania EMC, zaleca się stosowanie profesjonalnych metod montażu. Kluczowym elementem jest zapewnienie obustronnego, rozległego kontaktu oplotu miedzianego z uziemioną obudową lub zaciskami. Najlepsze efekty uzyskuje się poprzez zastosowanie specjalistycznych dławików kablowych typu EMC, które zapewniają kontakt 360 stopni na całym obwodzie ekranu. Podczas zdejmowania izolacji należy uważać, aby nie uszkodzić gęstego oplotu miedzianego. Należy również przestrzegać dopuszczalnych promieni gięcia, aby uniknąć degradacji struktury wewnętrznej przewodu.

FAQ

• Co oznacza oznaczenie 'JZ' w nazwie kabla? Oznaczenie JZ informuje, że przewód posiada żyły numerowane (czarne z białym nadrukiem) oraz jedną żyłę ochronną żółto-zieloną.
• Czy kabel może być stosowany w ruchu ciągłym? Przewód Y-CY-JZ jest przeznaczony do układania na stałe lub do połączeń elastycznych przy swobodnym ruchu, bez wymuszonych prowadzeń i obciążeń rozciągających.
• Dlaczego ekranowanie jest tak ważne? W środowisku przemysłowym występuje wysokie natężenie smogu elektromagnetycznego. Gęsty oplot miedziany chroni sygnały sterujące przed zniekształceniami, które mogłyby prowadzić do awarii maszyn lub błędnych odczytów w systemach kontrolnych.
