Kabel sterowniczy OZ-BL-CY 4X0,75 300/500V Bęben | 14030 Helukabel

Opis i Kluczowe Cechy

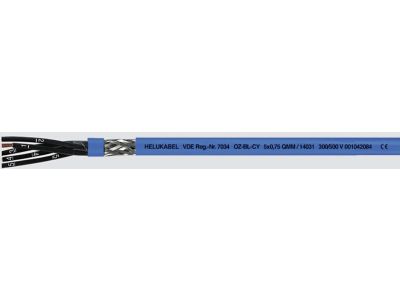

Kabel sterowniczy OZ-BL-CY 4X0,75 300/500V marki Helukabel to specjalistyczny, elastyczny przewód zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Wyposażony w cztery żyły o przekroju znamionowym 0,75 mm², zapewnia optymalną przewodność dla sygnałów sterowniczych i pomiarowych. Kluczowym elementem konstrukcyjnym jest gęsty ekran z drutów miedzianych ocynowanych, który skutecznie eliminuje zakłócenia elektromagnetyczne (EMI), gwarantując czystość transmisji impulsów w środowiskach o dużym zagęszczeniu urządzeń elektrycznych.

• Iskrobezpieczeństwo: Przewód jest dedykowany do pracy w obwodach iskrobezpiecznych, co pozwala na jego bezpieczne stosowanie w strefach zagrożonych wybuchem.
• Olejoodporność: Specjalna mieszanka PVC użyta do produkcji opony zewnętrznej wykazuje wysoką odporność na działanie olejów przemysłowych i substancji chemicznych.
• Elastyczność: Konstrukcja linkowa żył ułatwia układanie kabla w ciasnych korytach kablowych oraz szafach sterowniczych.
• Napięcie znamionowe: Parametr 300/500V pozwala na szerokie spektrum zastosowań w automatyce i technice pomiarowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi instalacji w strefach Ex. Niebieski kolor powłoki zewnętrznej jednoznacznie identyfikuje przewód jako element obwodów iskrobezpiecznych, co jest wymogiem normatywnym w technice sterowania. Materiały izolacyjne spełniają standardy samogasnące, co podnosi poziom bezpieczeństwa pożarowego w obiekcie przemysłowym.

Zastosowanie

Kabel OZ-BL-CY znajduje szerokie zastosowanie w przemyśle chemicznym, petrochemicznym oraz wydobywczym. Jest idealnym rozwiązaniem do:

• Łączenia aparatury kontrolno-pomiarowej w systemach automatyki procesowej.
• Transmisji danych w nieuziemionych obwodach iskrobezpiecznych.
• Instalacji w miejscach, gdzie wymagana jest wysoka kompatybilność elektromagnetyczna (EMC).
• Pracy w środowiskach narażonych na kontakt z chłodziwami i olejami maszynowymi.

Wskazówki Montażowe

Podczas instalacji kabla OZ-BL-CY należy pamiętać o kilku kluczowych zasadach technicznych:

• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury ekranu oraz żył miedzianych.
• Uziemienie ekranu: Aby zapewnić maksymalną ochronę przed zakłóceniami, ekran powinien być prawidłowo zakończony przy użyciu dławnic EMC lub zacisków ekranujących.
• Ograniczenia: Przewód nie jest przeznaczony do bezpośredniego układania w ziemi ani do zastosowań zewnętrznych bez dodatkowej osłony UV.
• Separacja: W obwodach iskrobezpiecznych należy zachować odpowiednie odstępy od obwodów nieiskrobezpiecznych zgodnie z projektem instalacji.

FAQ

Czy kabel OZ-BL-CY może być stosowany w ruchomych odbiornikach?
Tak, dzięki swojej elastycznej konstrukcji kabel nadaje się do połączeń ruchomych, o ile nie występują przy tym ekstremalne naprężenia rozciągające.

Dlaczego powłoka kabla jest niebieska?
Kolor niebieski (RAL 5015) jest standardowym oznaczeniem dla przewodów pracujących w obwodach iskrobezpiecznych, co ułatwia identyfikację instalacji podczas prac konserwacyjnych.

Czy kabel jest odporny na warunki atmosferyczne?
Kabel posiada oponę olejoodporną, jednak nie jest dedykowany do pracy w pełnym słońcu (brak stabilizacji UV) oraz nie nadaje się do zakopywania bezpośrednio w gruncie.
