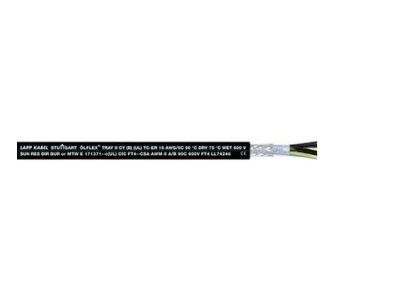

Przewód sterowniczy OLFLEX TRAY II CY 3G14AWG BĘBEN | 2214030 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy ÖLFLEX TRAY II CY (numer katalogowy 2214030) to ekranowany, giętki przewód o przekroju 3G14AWG (3 żyły po 14 AWG) i napięciu znamionowym 0,6/1 kV. Dzięki podwójnemu ekranowaniu z folii aluminiowej i miedzianego oplotu zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi, co przekłada się na niezawodność transmisji sygnałów w obwodach sterowniczych. Konstrukcja zachowuje giętkość nawet do -25°C, ułatwiając instalację w trudno dostępnych miejscach.

• Napięcie znamionowe 0,6/1 kV: Umożliwia bezpieczną pracę w obwodach sterowniczych i zasilających o podwyższonym napięciu, zarówno w instalacjach przemysłowych, jak i budynkowych.
• Podwójne ekranowanie (folia Al + oplot Cu): Skutecznie tłumi zakłócenia elektromagnetyczne (EMI), zapewniając czystą transmisję sygnałów w pobliżu silników, falowników i innych źródeł zakłóceń.
• Olejoodporność i niepodtrzymywanie płomienia: Gwarantuje długotrwałą niezawodność w środowiskach narażonych na kontakt z olejami oraz spełnia wymogi bezpieczeństwa pożarowego.
• Giętkość w zakresie -25°C: Ułatwia układanie w niskich temperaturach i w ciasnych korytkach kablowych bez ryzyka uszkodzenia izolacji.
• Certyfikat UL: Potwierdza zgodność z wymaganiami rynku północnoamerykańskiego, co pozwala na uniwersalne zastosowanie w Europie i USA bez konieczności stosowania dodatkowych adapterów.

Zgodność z Normami

Przewód ÖLFLEX TRAY II CY posiada certyfikat UL oraz spełnia wymogi europejskich norm dotyczących kabli sterowniczych. Dzięki wielokrotnym certyfikatom (CE, UL i inne) produkt jest dopuszczony do stosowania zarówno w Europie, jak i w Ameryce Północnej, co zmniejsza różnorodność części i upraszcza logistykę. Konkretne numery norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Przewód przeznaczony do uniwersalnego okablowania obwodów sterowniczych, sygnalizacyjnych i zasilających w instalacjach przemysłowych, maszynach oraz w infrastrukturze budynkowej. Sprawdza się zarówno w połączeniach nieruchomych, jak i sporadycznie ruchomych.

• Okablowanie szaf sterowniczych i rozdzielnic – doprowadzenie sygnałów sterujących do styczników, przekaźników i PLC.
• Instalacja w korytach kablowych bez dodatkowego peszla ochronnego – redukcja kosztów i czasu montażu.
• Zastosowania zewnętrzne i w środowiskach wilgotnych/oleistych – np. w maszynach rolniczych, myjniach, w przemyśle spożywczym.
• Skręcające aplikacje w turbinach wiatrowych (USA i Europa) – odporność na dynamiczne obciążenia mechaniczne.

Wskazówki Montażowe

Montaż i podłączenie przewodu może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekrój żył (14 AWG / ok. 2,5 mm²) dobierać do obciążenia prądowego zgodnie z obowiązującymi normami. Nie przekraczać minimalnych promieni gięcia podanych w karcie katalogowej. Podczas układania w korytkach unikać ostrych krawędzi, które mogą uszkodzić izolację. W przypadku instalacji na zewnątrz chronić przed bezpośrednim działaniem promieni UV, jeśli producent nie deklaruje inaczej.

FAQ

• Czy przewód jest ekranowany? Tak, zastosowano podwójne ekranowanie: folię aluminiową oraz oplot miedziany o wysokim stopniu pokrycia, co zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi.
• Jaki jest zakres temperatury pracy? Przewód zachowuje giętkość do -25°C. Szczegółowe dane temperaturowe dla poszczególnych trybów pracy (statyczny, dynamiczny) znajdują się w dokumentacji technicznej.
• Czy można go stosować na zewnątrz? Tak, produkt jest dopuszczony do użytku na zewnątrz w USA i Europie, z zastrzeżeniem odpowiedniego zakresu temperatur i ochrony przed bezpośrednim nasłonecznieniem (szczegóły w karcie katalogowej).
