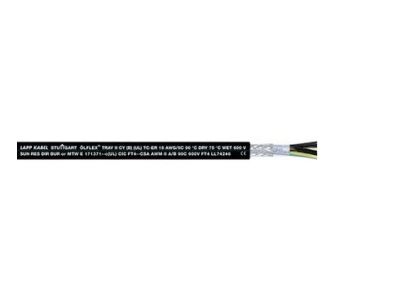

Przewód sterowniczy OLFLEX TRAY II CY 25G18AWG BĘBEN | 2218250 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy ÖLFLEX TRAY II CY o symbolu 2218250 to elastyczne, ekranowane połączenie przeznaczone do okablowania obwodów sterowniczych i maszyn przemysłowych. Wyposażony w 25 żył o przekroju 18 AWG (1 mm²) i napięciu znamionowym U0/U 0,6/1 kV, zapewnia bezpieczną transmisję sygnałów przy średnich obciążeniach mechanicznych. Podwójne ekranowanie (folia aluminiowa + oplot miedziany o wysokim stopniu pokrycia) skutecznie chroni przed zakłóceniami elektromagnetycznymi (EMI). Dzięki certyfikatowi UL produkt może być stosowany na rynku północnoamerykańskim, co ułatwia unifikację magazynową.

• Podwójne ekranowanie (folia Al + oplot miedziany): zapewnia niezawodną ochronę przed zakłóceniami EMI, co jest kluczowe w środowiskach przemysłowych z dużą ilością urządzeń elektronicznych.
• Giętkość do -25°C: przewód zachowuje elastyczność w niskich temperaturach, umożliwiając łatwy montaż i prowadzenie nawet w trudnych warunkach.
• Olejoodporność i niepodtrzymywanie płomienia: zwiększa bezpieczeństwo w środowiskach wilgotnych, oleistych oraz w obszarach o podwyższonym ryzyku pożaru (zgodnie z wymogami UL).
• Certyfikat UL i zgodność z normami europejskimi: uniwersalne zastosowanie w USA i Europie (m.in. do instalacji otwartych w korytach kablowych, podziemnych oraz w turbinach wiatrowych).
• Oznaczenie żył liczbami: ułatwia identyfikację i szybkie podłączenie w szafach sterowniczych oraz na listwach zaciskowych.

Zgodność z Normami

Produkt posiada certyfikat UL (zatwierdzona aprobata UL) oraz oznaczenie CE, co potwierdza zgodność z wymogami europejskich norm bezpieczeństwa. Przewód został zaprojektowany zgodnie z obowiązującymi standardami dla giętkich przewodów sterowniczych, stosowanych w instalacjach przemysłowych i maszynowych. Brak szczegółowych numerów norm w dokumentacji producenta – zalecamy weryfikację aktualnej Deklaracji Właściwości Użytkowych u producenta.

Zastosowanie

ÖLFLEX TRAY II CY 25G18AWG sprawdza się w szerokim spektrum aplikacji przemysłowych – od okablowania maszyn po instalacje zewnętrzne. Dzięki wysokiej odporności na oleje, wilgoć i promieniowanie UV oraz zachowaniu giętkości w niskich temperaturach, może być stosowany zarówno wewnątrz, jak i na zewnątrz budynków (w Europie i USA).

• Okablowanie obwodów sterowniczych wewnątrz maszyn przemysłowych i obrabiarek – do połączeń nieruchomych i sporadycznie ruchomych.
• Otwarta instalacja w korytach kablowych bez peszla ochronnego w USA (zgodnie z wymogami UL).
• Zastosowania zewnętrzne i podziemne (w USA oraz Europie) – przy zachowaniu odpowiedniego zakresu temperatur.
• Instalacje w turbinach wiatrowych (zastosowania skręcające) zarówno w USA, jak i Europie.

Wskazówki Montażowe

Montaż i podłączenie przewodów sterowniczych powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Należy przestrzegać minimalnych promieni gięcia podanych przez producenta (brak dokładnych wartości w dostarczonej dokumentacji – zalecamy sprawdzenie karty katalogowej). Przekrój żył (18 AWG / 1 mm²) dobieraj do prądu obciążenia zgodnie z obowiązującymi normami (np. PN-HD 60364). W przypadku prowadzenia w korytkach kablowych należy unikać ostrych krawędzi i zapewnić dodatkową ochronę mechaniczną tam, gdzie przewód narażony jest na uszkodzenia.

FAQ

• Czy przewód ma ekranowanie chroniące przed zakłóceniami EMI? Tak, ÖLFLEX TRAY II CY posiada podwójne ekranowanie – folię aluminiową oraz oplot miedziany z wysokim stopniem pokrycia, co skutecznie tłumi zakłócenia elektromagnetyczne.
• Jakie jest napięcie znamionowe przewodu? Napięcie znamionowe U0/U wynosi 0,6/1 kV, co pozwala na bezpieczną pracę w typowych obwodach sterowniczych i zasilających o napięciu do 1000 V AC.
• W jakich temperaturach przewód zachowuje giętkość? Przewód pozostaje giętki aż do temperatury -25°C. Górna granica temperatury pracy zależy od konkretnej aplikacji i środowiska – szczegółowe dane w karcie katalogowej producenta.
