Przewód sterowniczy OLFLEX TRAY II 5G16 0,6/1kV BĘBEN | 220605 Lapp Kabel

Opis i Kluczowe Cechy

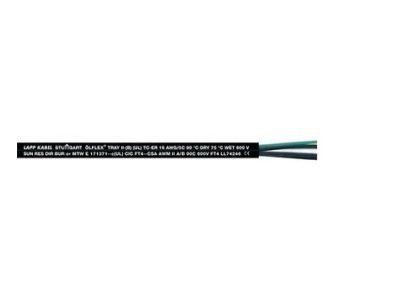

Przewód sterowniczy ÖLFLEX® TRAY II 5G16 (symbol 220605) firmy Lapp to giętki przewód o napięciu znamionowym 0,6/1 kV, przeznaczony do uniwersalnych zastosowań w okablowaniu obwodów sterowniczych. Dzięki konstrukcji 5 żył o przekroju 16 mm² zapewnia niezawodne przesyłanie sygnałów i zasilania w warunkach przemysłowych. Jego giętkość w temperaturze do -25°C ułatwia montaż nawet w trudnych warunkach, a olejoodporność i niepodtrzymywanie płomieni gwarantują bezpieczeństwo eksploatacji.

• 5 żył o przekroju 16 mm² (5G16): Odpowiedni do obwodów sterowniczych o podwyższonym zapotrzebowaniu na prąd, umożliwia jednoczesne prowadzenie zasilania i sygnałów sterujących.
• Napięcie znamionowe 0,6/1 kV: Zapewnia bezpieczną pracę w instalacjach przemysłowych o standardowych parametrach sieci, bez ryzyka przebicia izolacji.
• Gietkość do -25°C: Ułatwia układanie przewodu w niskich temperaturach, co skraca czas instalacji i zwiększa elastyczność przy aranżacji tras kablowych.
• Certyfikat UL (zgodny z danymi technicznymi): Potwierdza dopuszczenie na rynek północnoamerykański, co umożliwia stosowanie przewodu w projektach eksportowych lub w zakładach z maszynami importowanymi z USA.
• Szczególnie olejoodporny i niepodtrzymujący płomieni: Zwiększa bezpieczeństwo pożarowe oraz odporność na agresywne środowiska olejowe, typowe dla hal produkcyjnych i maszyn.

Zgodność z Normami

Przewód posiada certyfikat UL zgodny z danymi technicznymi, co umożliwia jego stosowanie na rynku północnoamerykańskim. Jest również zatwierdzony do użytku w Europie i USA, w tym do instalacji na zewnątrz oraz w środowiskach suchych, wilgotnych i oleistych. Spełnia europejskie wymagania w zakresie bezpieczeństwa pożarowego (niepodtrzymywanie płomieni) i olejoodporności, co potwierdza jego uniwersalność.

Zastosowanie

ÖLFLEX TRAY II 5G16 to przewód sterowniczy zaprojektowany do wymagających aplikacji przemysłowych, zarówno w Europie, jak i w USA. Sprawdza się w instalacjach stałych i sporadycznie ruchomych, przy średnich obciążeniach mechanicznych.

• Okablowanie obwodów sterowniczych między zakładami oraz wewnątrz maszyn przemysłowych i obrabiarek.
• Otwarta instalacja w korytach kablowych bez peszla ochronnego – oszczędność kosztów i czasu montażu.
• Zastosowania zewnętrzne w Europie i USA (w zakresie temperaturowym), w tym w turbinach wiatrowych (zastosowania skręcające).
• Instalacja podziemna w USA – możliwość prowadzenia kabli bezpośrednio w ziemi zgodnie z lokalnymi przepisami.

Wskazówki Montażowe

Montaż przewodu powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Przewód można układać w korytach kablowych, na drabinkach, w rurach ochronnych lub bezpośrednio w ziemi (zgodnie z aprobatą UL). Przekrój żył 16 mm² wymaga odpowiedniego doboru zabezpieczeń nadprądowych. Zachowaj minimalne promienie gięcia zgodne z dokumentacją producenta, aby uniknąć uszkodzenia izolacji. W miejscach narażonych na uszkodzenia mechaniczne stosuj dodatkowe osłony.

FAQ

• Czy przewód nadaje się do zastosowań na zewnątrz? Tak, producent dopuszcza stosowanie na zewnątrz w Europie i USA, z zastrzeżeniem zakresu temperaturowego (giętkość do -25°C, max temperatura pracy zależna od certyfikacji).
• Jaki jest stopień ochrony przewodu? Jako przewód nie ma przyznanego stopnia IP – parametry środowiskowe (sucho, wilgotno, olej) wynikają z budowy i certyfikatów, a nie klasyfikacji IP. W instalacjach zewnętrznych należy chronić przed bezpośrednim zalewaniem wodą.
• Czy przewód można układać w peszlu? Tak, ale jego zaletą jest możliwość otwartej instalacji w korytach kablowych bez peszla, co upraszcza montaż. W razie potrzeby można go prowadzić w rurach ochronnych, zachowując odpowiednie promienie gięcia.
